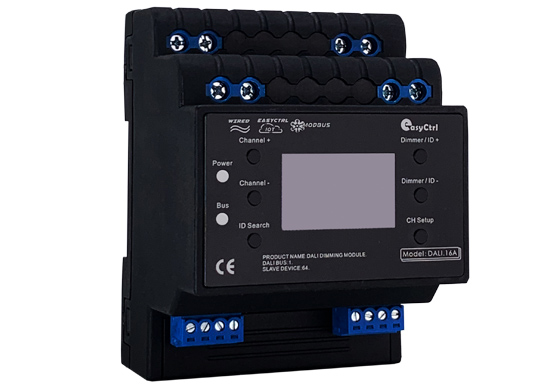

單路DALI調光控制器
DALI.16A
產品描述:
系統調關執行單元,一般安裝在配電箱內,導軌式安裝,占4個模數位,內置DALI電源,具有單條DALI總線,最多支持64個DALI驅動的LED燈,最多可分為16回路組控制,實現燈光明暗調節,開關控制,支持YC-BUS總線/RS485控制;
功能特性:
■ 標準35mm導軌安裝,占4個模數位
■ 內置DALI電源,具有單條DALI總線,最多支持64個DALI驅動的LED燈
■ 支持設置各回路的開機初始值(開啟百分比、關閉百分比、斷電前百分比狀態)
■ 64個驅動的DALI燈LED可任意分為16回路組控制
■ 具有手動控制按鈕,在網絡故障時可手動控制回路的開關
■ 每個回路可設低限、高限、系統失敗、DALI器件上電恢復等
■ 執行場景命令后立即向監控中心返回各個回路的實際開關狀態
■ 調光接口具有±2kV的ESD保護功能,具有短路保護,過流保護
■ 調光精度有10000級
■ 自帶消防接口1個無源常開和1個有源24V
■ 支持在線刷新程序,Bus總線燈帶斷網故障報警功能
■ 支持開放式RS485/YC-BUS總線通信
技術參數:基本參數 |
工作電壓 | 24VDC±10% |
最大功耗 | ≤0.6W |
額定電壓 | 220V AC |
輸出回路 | 64個DALI獨立地址管理 |
繼電器 | 1路16A繼電器輸出 |
DALI總線 | 1路DALI總線 |
開關次數 | 空載:500,0000次,負載:300,0000次 |
防護 | 每個回路連接斷路器 |
外部環境 |
工作溫度 | -5?C~45?C |
工作相對濕度 | ≤90% |
儲存溫度 | -20℃~60℃ |
儲存相對濕度 | ≤93% |
產品規格 | |
外型尺寸(長*寬*高) | 72 mm*102 mm*72 mm |
產品凈重 | ≤263 g/pcs |
外殼材料 | 通用型阻燃PP |
安裝方式 | 標準35mm導軌安裝 |
防護級別 | NONE |

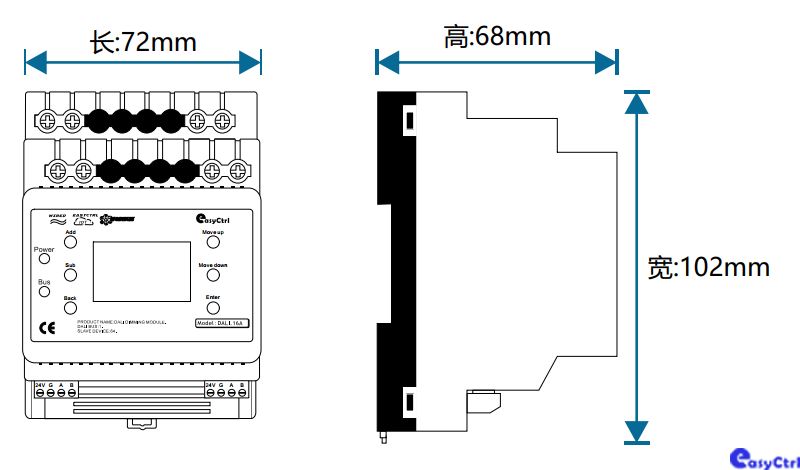

產品尺寸圖
產品接線圖廣州翊創智能科技有限公司
