產品名稱:室外光照度感應模塊
產品型號:SL.01A
產品描述:
系統光感感應控制單元,一般安裝在室外墻體,吸頂式或側式安裝,通過5段照度值,實現每段不同的控制要求,如當走廊的照度亮度為高亮-大于200lux,中亮-150lux,低亮-100lux,微亮-50lux,黑暗-0lux,對應燈光亮度0%,20%,30%,60%,80%亮度,適應走廊的照度需求;
功能特性:
■ 采用吸頂式安裝,適用于戶外。
■ 內置照度探頭 精度范圍0-65535可分5級
■ 照度分級采集,可根據不同亮度級別觸發場景模式
■ 照度帶LED顯示,可關閉開啟,適應不同的場景
■ 內置溫度探頭,精度范圍-55℃~125℃,可分2級
■ 溫度分級采集,可根據溫度級別觸發場景模式
■ 支持在線刷新程序,LED總線燈斷網故障報警
■ 支持開放式YC-BUS總線通信
技術參數:
基本參數 | |
工作電壓 | 24VDC±10% |
額定功耗 | ≤1W |
光照精度 | 0-65535Lux |
照度測量 | 5級 |
溫度精度 | -55℃~+125℃ |
溫度測量 | 2級 |
指示燈 | LED*7 |
總線接口 | 總線接口*1 |
外部環境 | |
工作溫度 | -10℃~+50℃ |
環境濕度 | 最大95%RN(無凝結現象) |
儲存溫度 | -20℃~60℃ |
儲存相對濕度 | ≤93% |
產品規格 | |
外型尺寸(長*寬*高) | 100mm*100mm*60mm |
產品凈重 | ≤95 g/pcs |
外殼材料 | 鋁殼 |
安裝方式 | 吸頂式安裝 |
防護級別 | NONE |

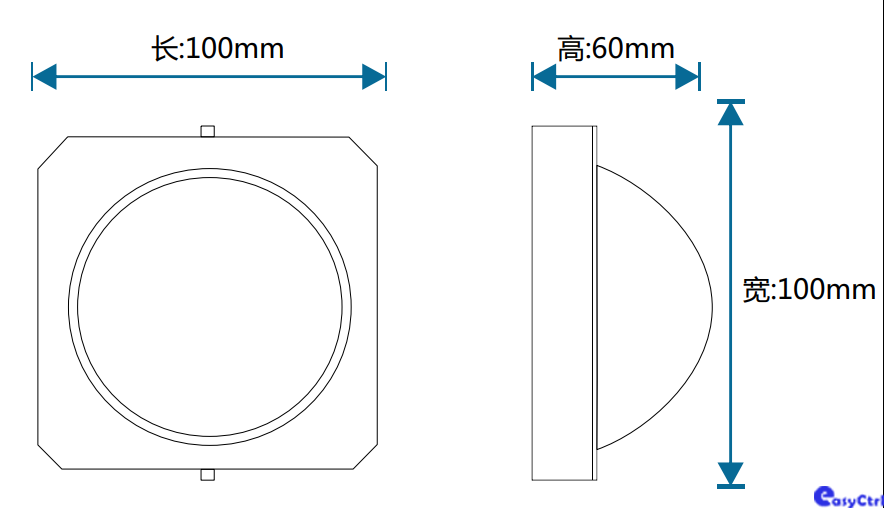

產品尺寸圖

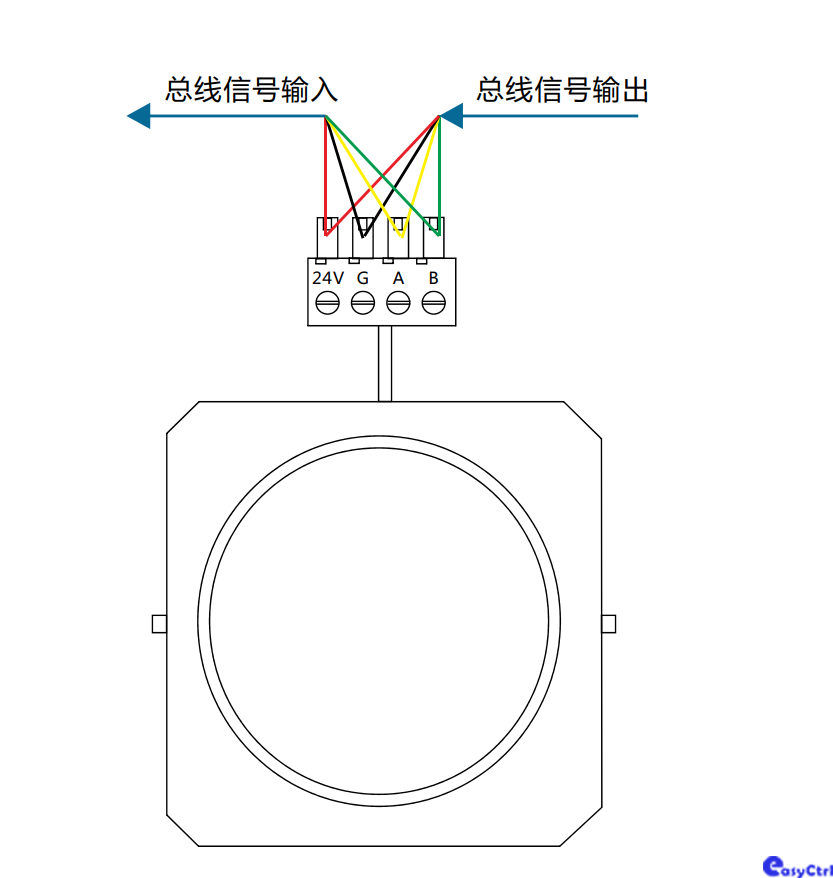

產品接線圖

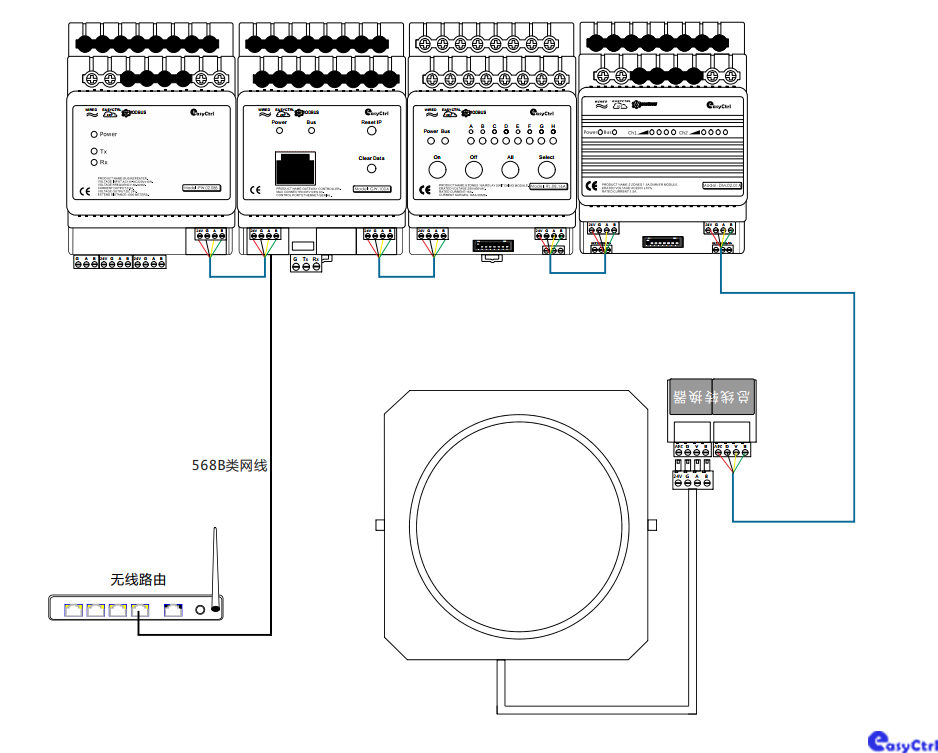

產品系統接線圖
