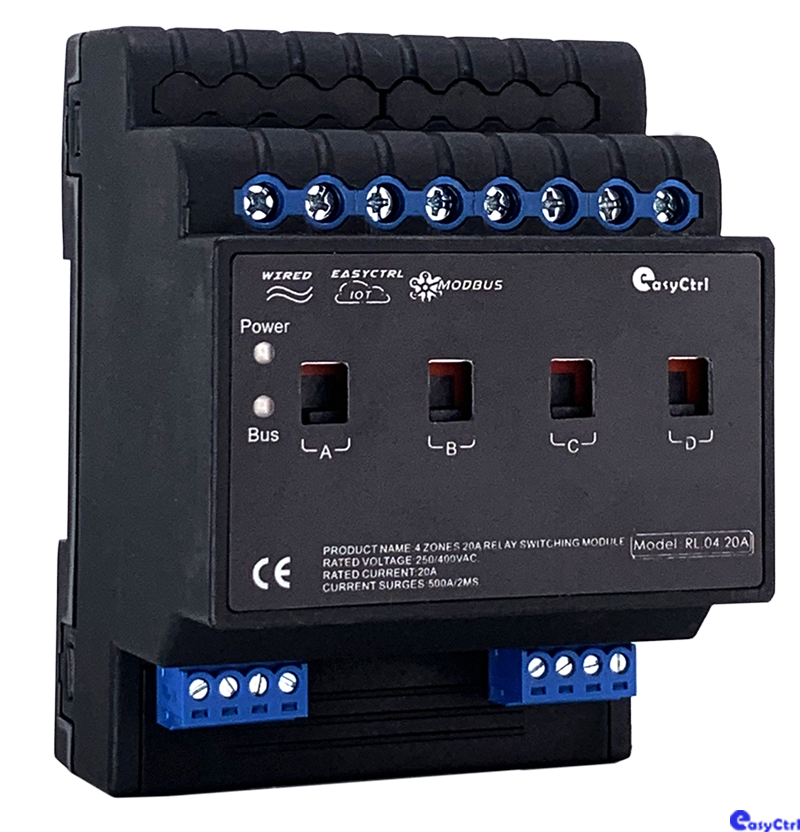

產品型號:RL.04.20B
產品名稱:4路20A智能開關模塊帶電流檢測
產品描述:
系統開關執行單元,一般安裝在配電箱內,系統開關執行單元,一般安裝在配電箱內,系統開關執行單元,一般安裝在配電箱內,導軌式安裝,占4個模數位,提供4路20A繼電器開關,采用磁保持繼電器,自帶機械強切開關功能,在系統死機或斷電的時候,也可開關繼電器,每回路可獨立控制4400W燈具的開關,具有每回路的負載電流檢測功能,檢測精度10mA,當繼電器閉合而負載電流為0時,會產生告警,具有每回路繼電器使用壽命計數功能,支持YC-BUS總線/RS485控制;
功能特性:
■ 標準35mm導軌安裝,占4個模數位
■ 采用宏發單觸點磁保持繼電器,提供4路20A繼電器開關
■ 每個回路可獨立控制4400W設備開關
■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態)
■ 具備多回路順序延時啟動功能,避免同時啟動造成對電網的沖擊
■ 需外接電流互感器,最小檢測精度為10mA
■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態
■ 自帶機械強切開關功能,設備聯網故障或斷電時,也開關繼電器
■ 自帶消防接口1個無源常開和1個有源24V
■ 支持在線刷新程序,Bus總線燈帶斷網故障報警功能
■ 支持開放式 RS485/YC-BUS總線通信
技術參數:
基本參數 | |
工作電壓 | 24VDC±10% |
最大功耗 | ≤4.8W |
額定電壓 | 250/400VAC |
輸出回路 | 4路繼電器(內置互感線圈精度,0.1A ) |
繼電器 | 宏發單觸點磁保持繼電器 |
額定電流 | 20A(單路), 抗浪涌電流能力500A/2ms(單路) |
開關次數 | 空載:100,0000次,負載:300,00次 |
防護 | 每個回路連接斷路器 |
外部環境 | |
工作溫度 | -5°C~45°C |
工作相對濕度 | ≤90% |
儲存溫度 | -20℃~60℃ |
儲存相對濕度 | ≤93% |
產品規格 | |

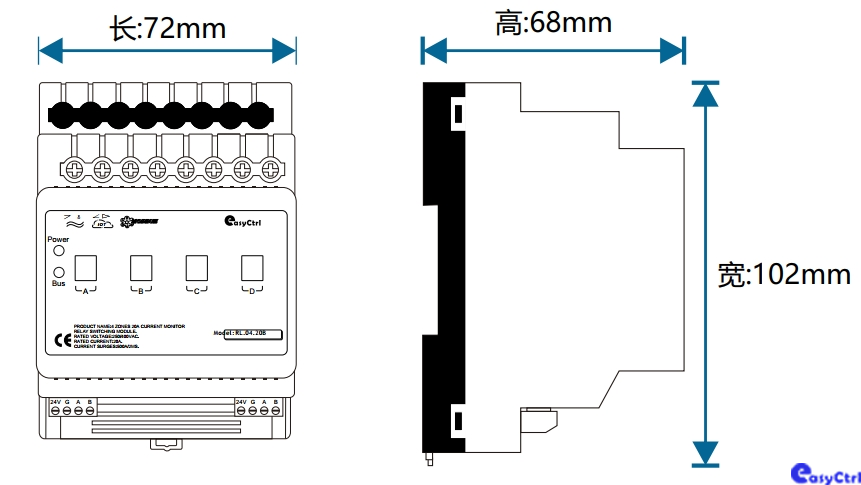

外型尺寸(長*寬*高) | 144 mm*98mm*72mm |
產品凈重 | ≤540 g/pcs |
外殼材料 | 阻燃PP |
安裝方式 | 標準35mm導軌安裝 |
防護級別 | IP20 |
