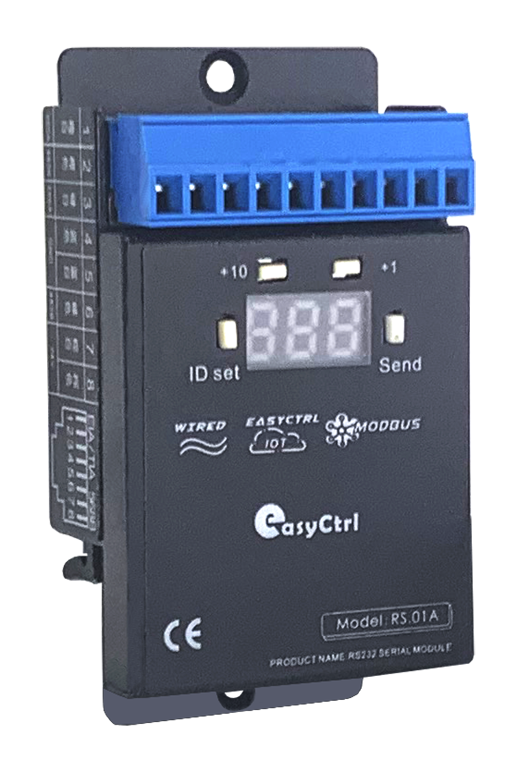

RS.01A
單路串口模塊
產品描述:
系統第三方設備控制單元,一般安裝在配電箱內,導軌式安裝,通過總線控制RS485/RS232的設備,可控制第三方串口設備,如:RS485空調面板,投影機,矩陣第三方設備;
功能特性:
■ 標準35mm導軌安裝,占2.5個模數位
■ 提供1路串口, RS485/RS232為并發
■ 串口存儲數據最多100條Hex指令,單指令長度最長47個byte
■ 串口可發送100條指令,接收100條指令轉換成100按鍵面板
■ 串口支持多種波特率,奇偶校驗等方式
■ 可以對接,投影機、時序器、空調面板等串口設備
■ 具有本機及遠程編程與測試功能
■ 支持在線刷新程序,帶YC-BUS總線斷網故障報警;
■ 支持YC-BUS總線通信
技術參數:■ 工作電壓:24VDC±10%;
■ 額定功耗:0.4W;
■ 輸出電壓:24VDC±10%/5VDC±10%;
■ 串口碼值:接收100條碼值,發送100條碼值;
■ 串口通道:1×RS485接口,1×RS232接口,10位鳳凰插拔端子,線徑0.6-08mm;
■ 總線接口:2×YC-BUS總線,2個RJ45網口,B類水晶頭;
■ 地址設置:1×DSET地址設置鍵,可設置地址1-63;
■ 顯示界面:4×輕觸式功能鍵;3×數碼管LED燈;
■ 運行溫度/濕度:0℃~45℃ / 20%~93% RH;
■ 儲存溫度/濕度:-40℃~+55℃ / 10%~93%RH;
■ 外型尺寸(長×寬×高):42mm×64mm×32mm;
■ 安裝方式:標準35mm導軌安裝;
■ 產品凈重:112g/pcs;
產品尺寸圖

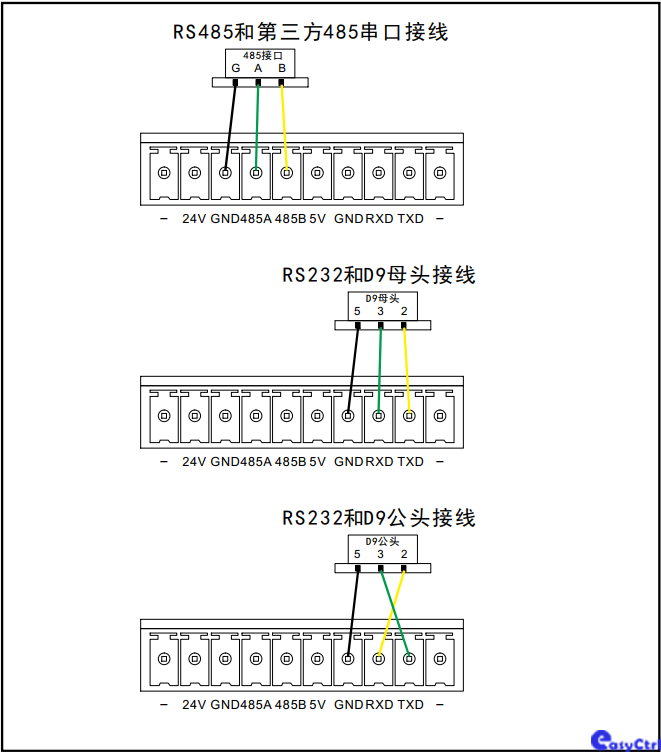

串口接線圖

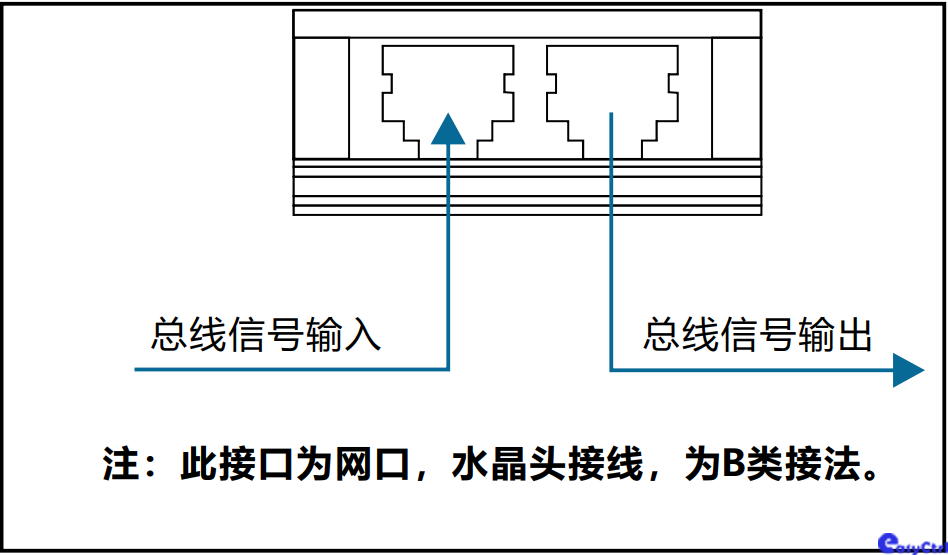

網口接線圖
