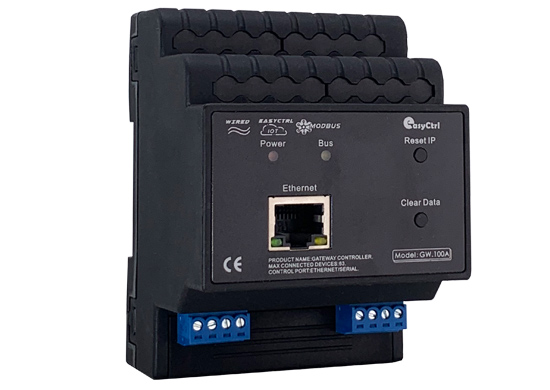

ETHERNET GATEWAY INTELLIGENT
智能網關主機模塊
GW.100A
PERFORMANCECHARACTERISTICS 性能特點■ 35mm導軌安裝,占4個P位
■ 內置時鐘、場景、邏輯模塊功能
■ 支持250個網關組網、網關之間可以進行數據交互
■ 支持私有協議 TCP/UDP控制
■ 支持工業標準協議MODBUS TCP控制
■ 支持RS232串口控制
■ 支持63個從機設備聯網
■ 支持手動清除主機工程和手動復位出廠IP功能
■ 自帶BUS信號燈,總線異常時,主機BUS會閃爍故障報警燈
■ 可對接力控、西門子、臺達等組態軟件
■ 支持在線刷新程序
■ 采用YC-BUS總線通信
PRODUCTFUNCTION 功能作用系統核心控制單元,一般安裝在離控制室較近的配電箱內,主要負責控制單元和執行單元聯通,通過編程滿足各種控制需求,同時提供外接的網口和串口,與第三方系統聯通,如各類中控,組態軟件,第三方云平臺等;
TECHNICAL PARAMETERS 技術參數■ 工作電壓:24VDC±10%
■ 功 耗:≤1.3W
■ 總線接口:2×RJ45網口(帶指示燈),2×YC-BUS總線
■ LED指示燈:1×Power電源,1×BUS總線,1×RJ45網口
■ 連接設備:支持63個YC-BUS從機設備
■ 功能按鍵:1×Reset IP復位鍵, 1×Clear data數據清除鍵■ 通信接口:1×Rs232接口,1×RJ45網口
■ 運行溫度/濕度:0?C - 45?C / 20% - 93% RH
■ 儲存溫度/濕度:-40?C - +55?C / 10% - 93% RH
■ 外型尺寸(長×寬×高):72 mm×106 mm×68 mm
■ 外殼材質:塑料外殼/通用型阻燃PP

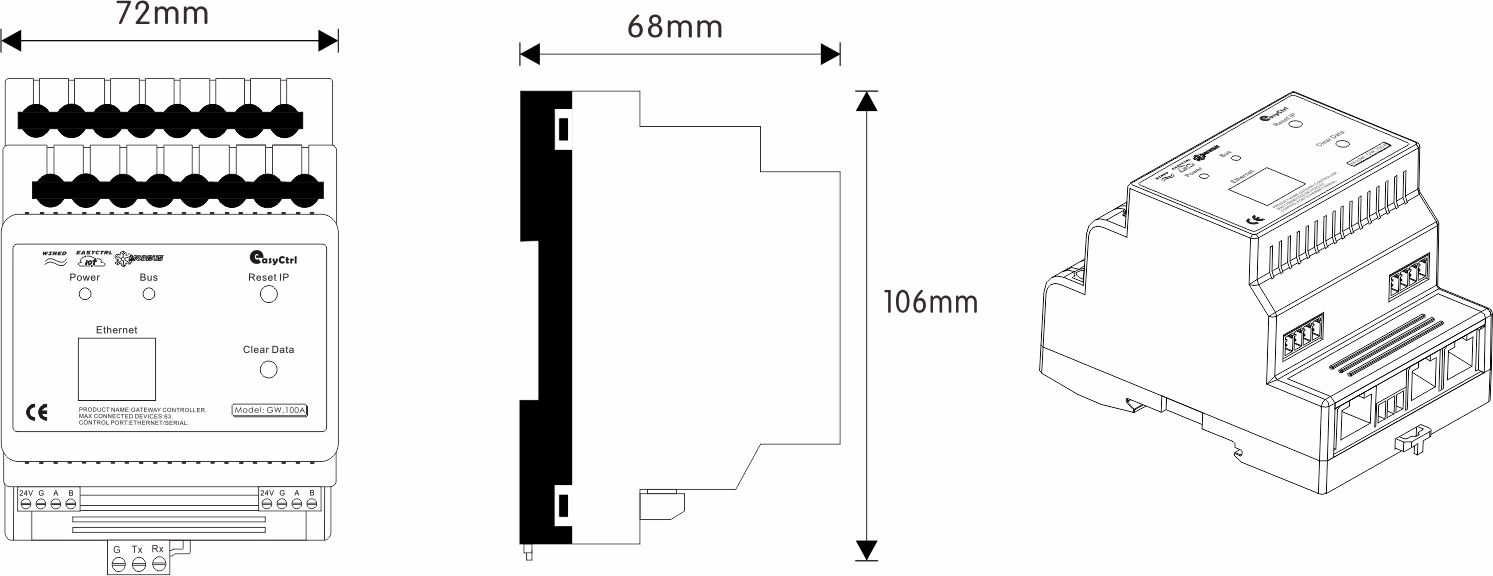

■ 產品凈重:≤194g/pcsPRODUCTSIZE 尺寸圖

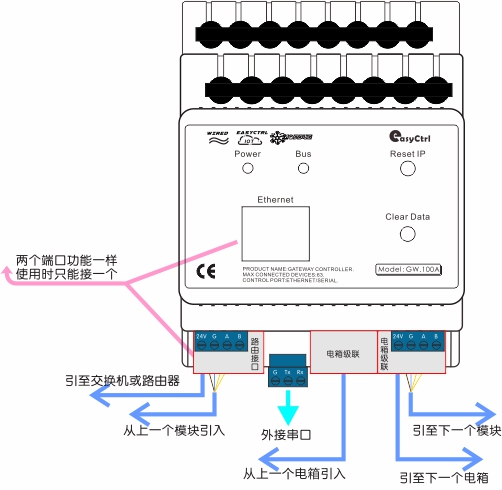

WIRINGDIAGRAM 接線原理圖 廣州翊創智能科技有限公司
