深圳李寧總部辦公室照明控制方案
項目地點:深圳松日鼎盛大廈
項目名稱:深圳李寧總部辦公室智慧照明
項目需求:2個會議室、1個大會議室,1個董事長會議室和辦公室的調光燈、開關燈、窗簾控制;
控制方法:本地觸摸屏面板控制、手機或平板控制本地或遠程控制、與第三方中控的對接控制
解決方案:
根據現場需求5個區域,裝配5個電箱;
每個電箱分別配置調光、繼電器、窗簾模塊,觸摸屏、云盒子;
所有的燈和窗簾通過觸摸屏、手機平板和云平臺控制;

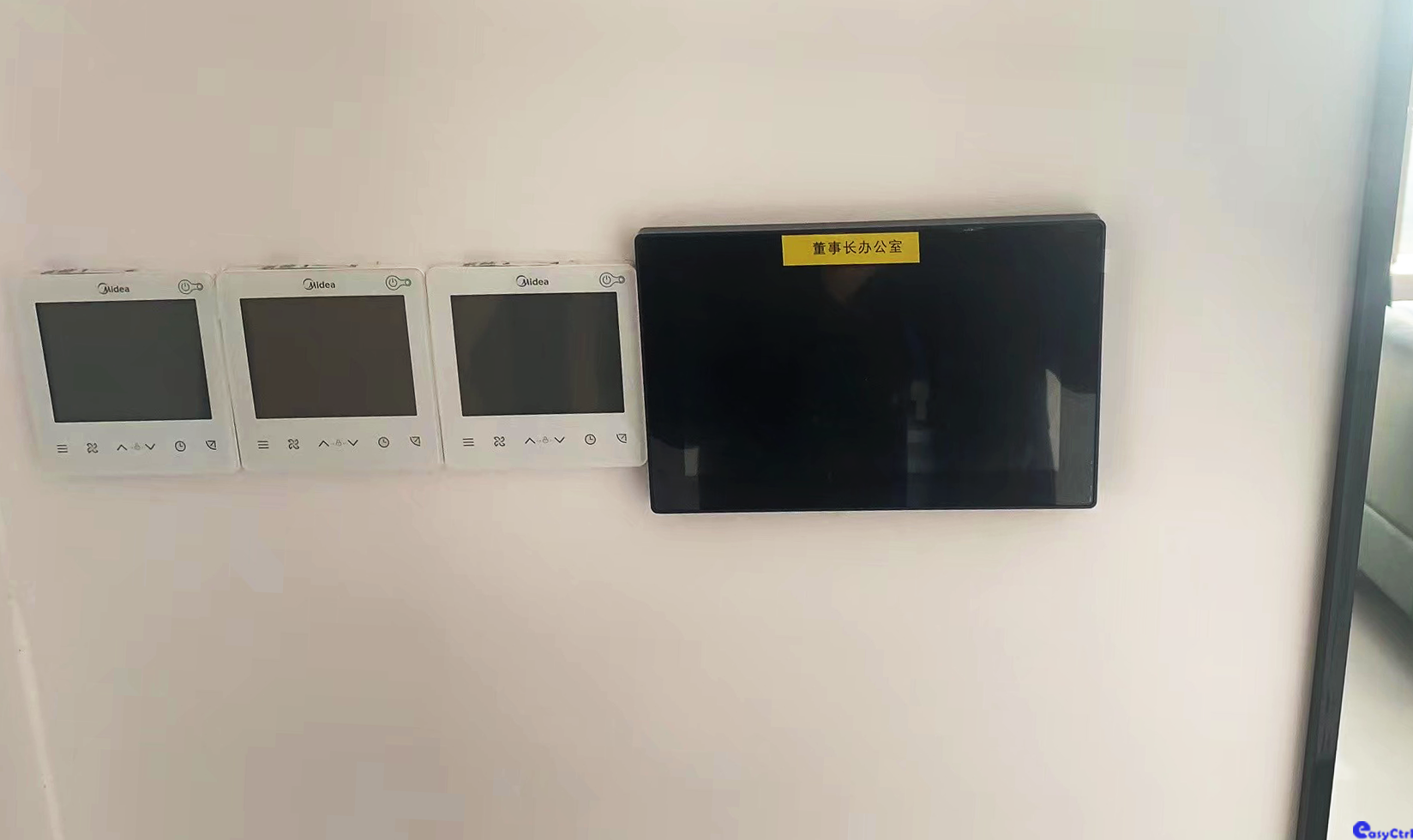

分別在每個區域裝配一塊觸摸屏控制,手機平板云平臺集中控制;
項目工程調試

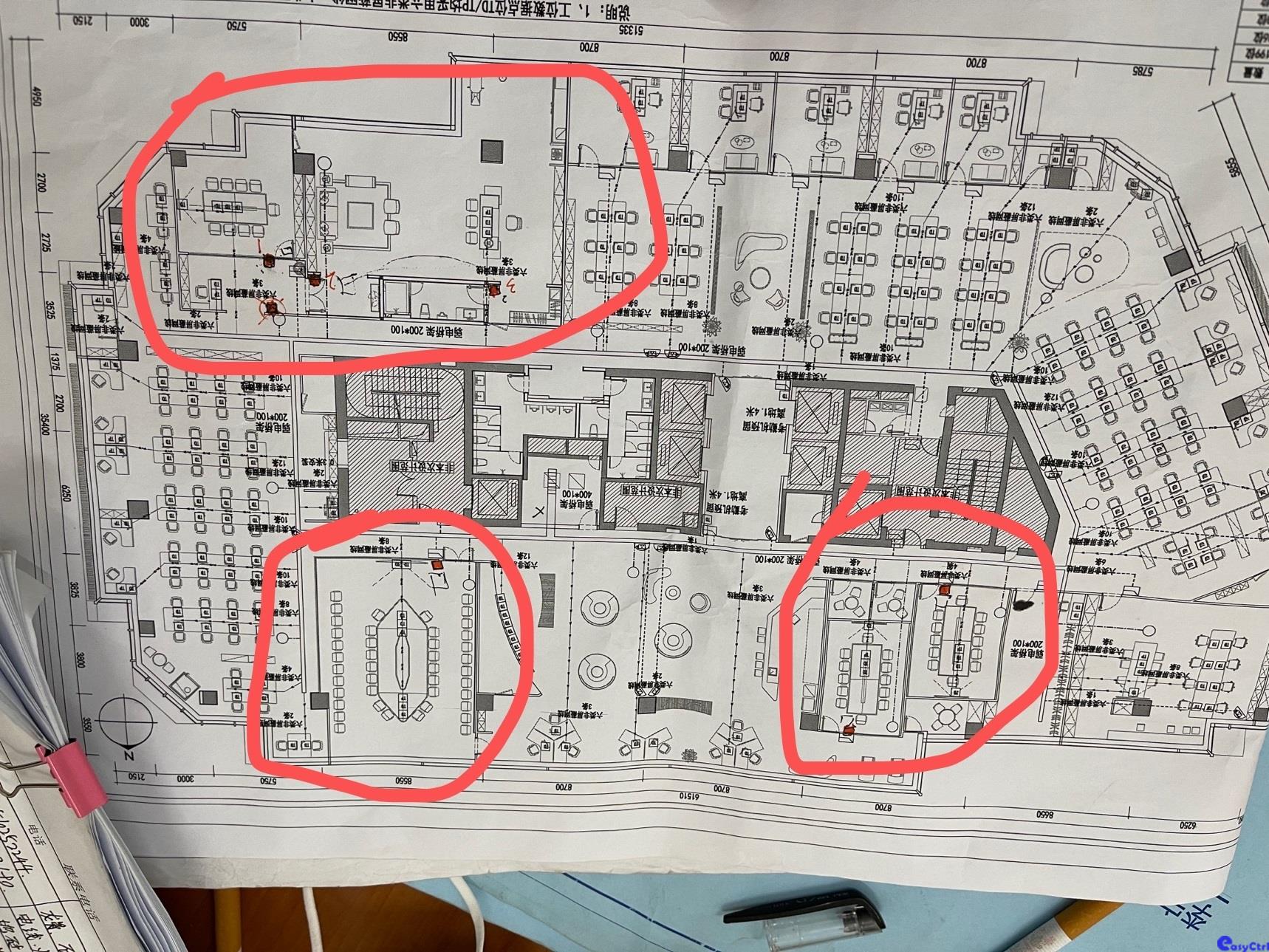

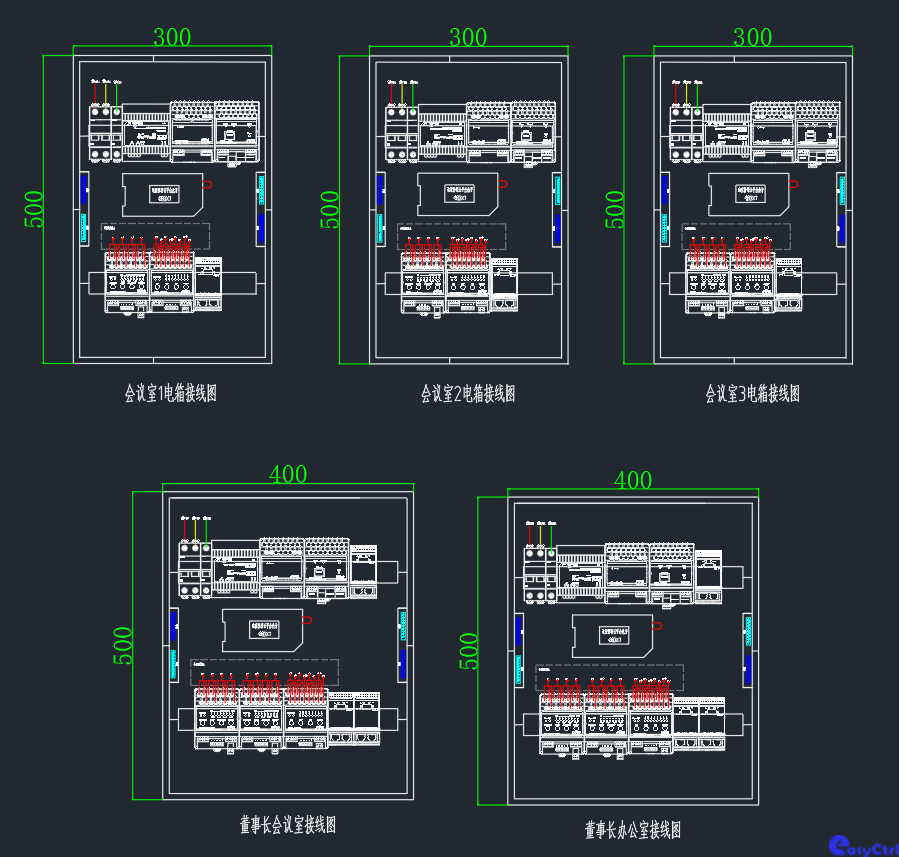

1、圖紙?jiān)O(shè)計 根據項目圖紙,設計電箱圖,電氣圖、系統圖

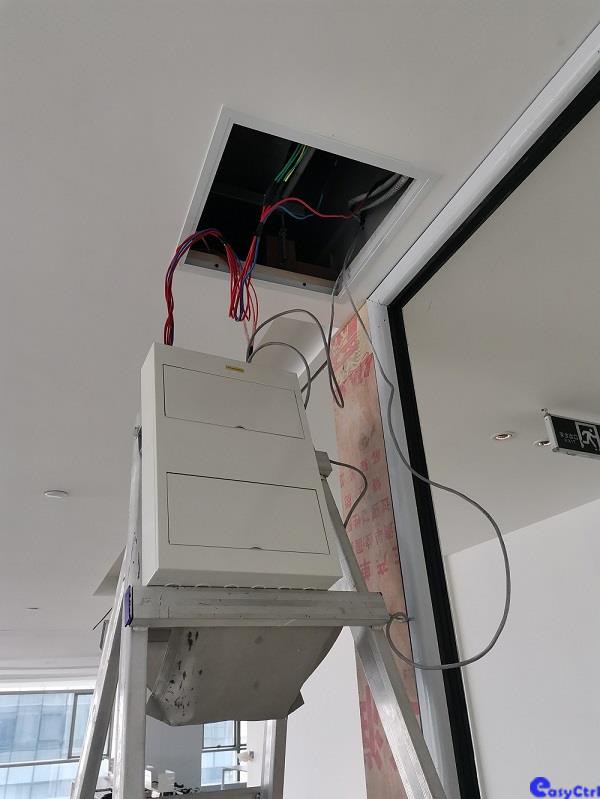

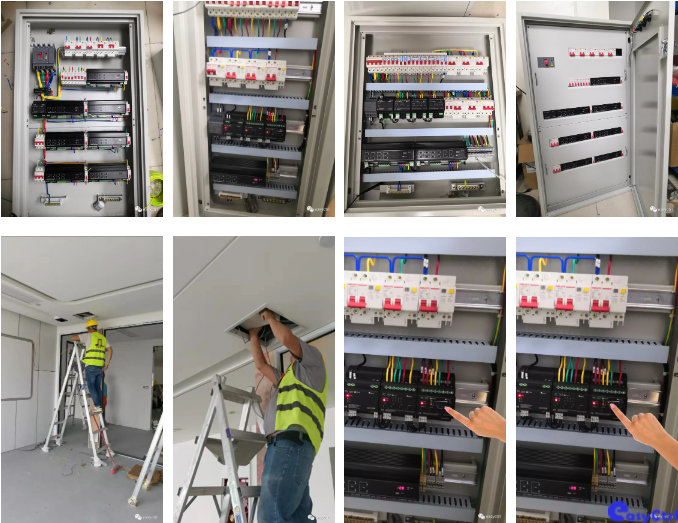

2、現場施工 裝配調試電箱,接線

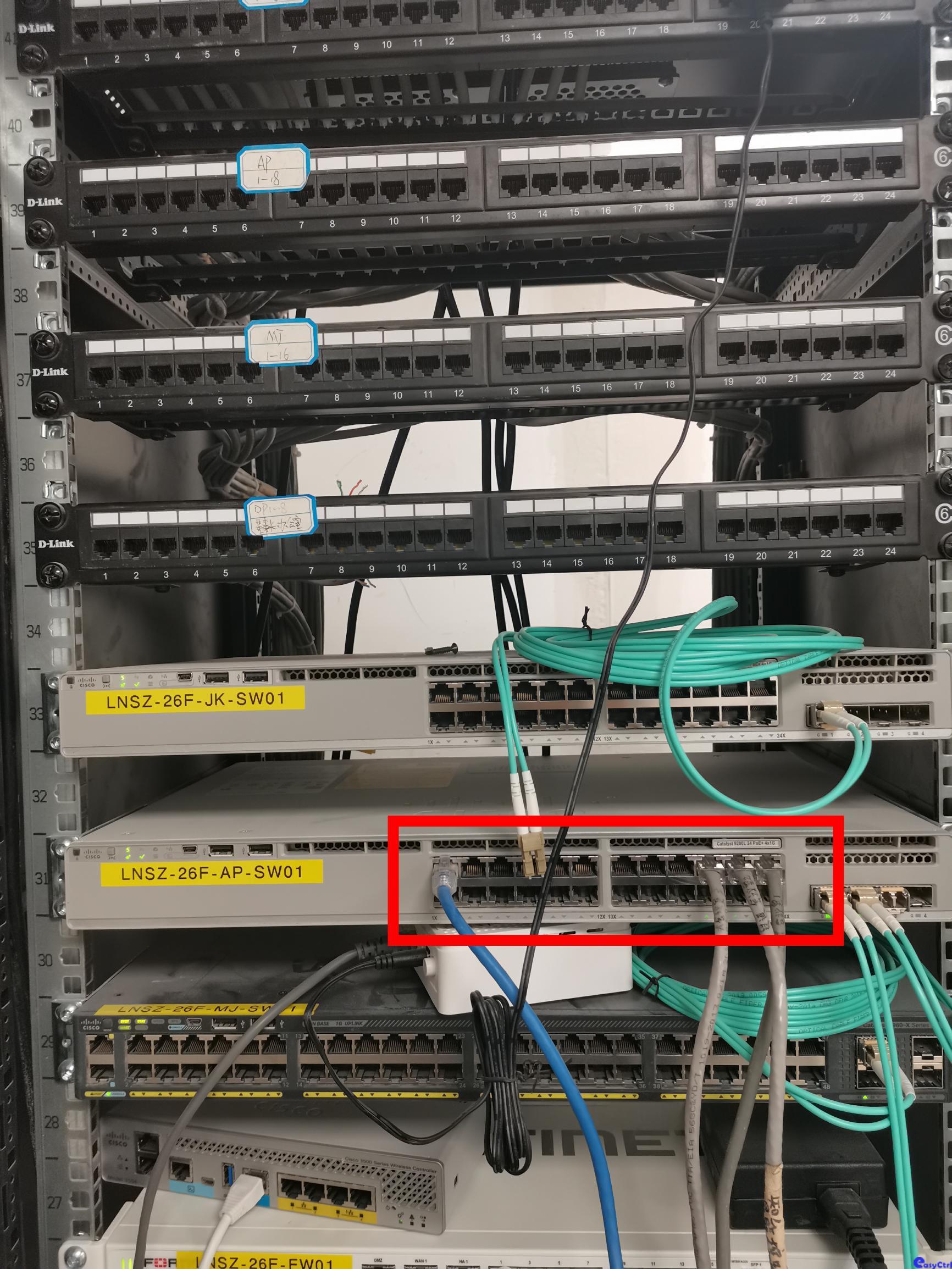

調通網絡通訊

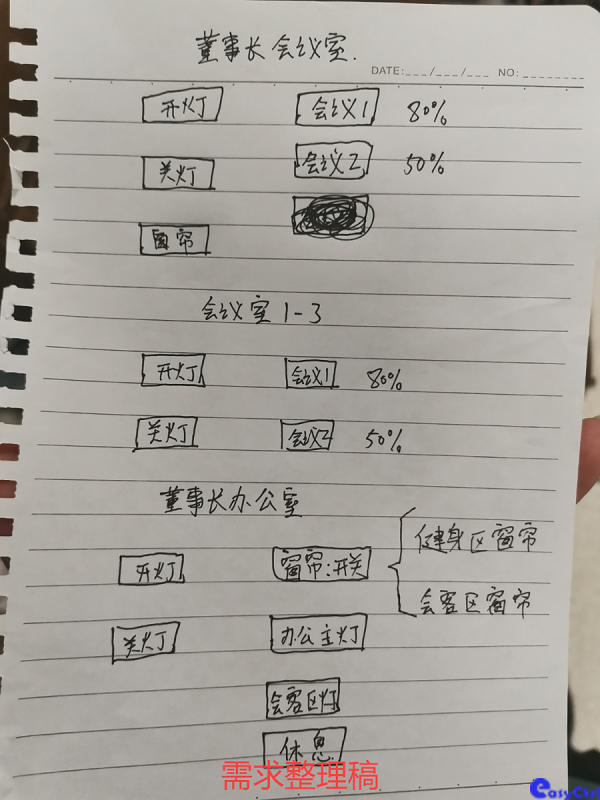

項目需求

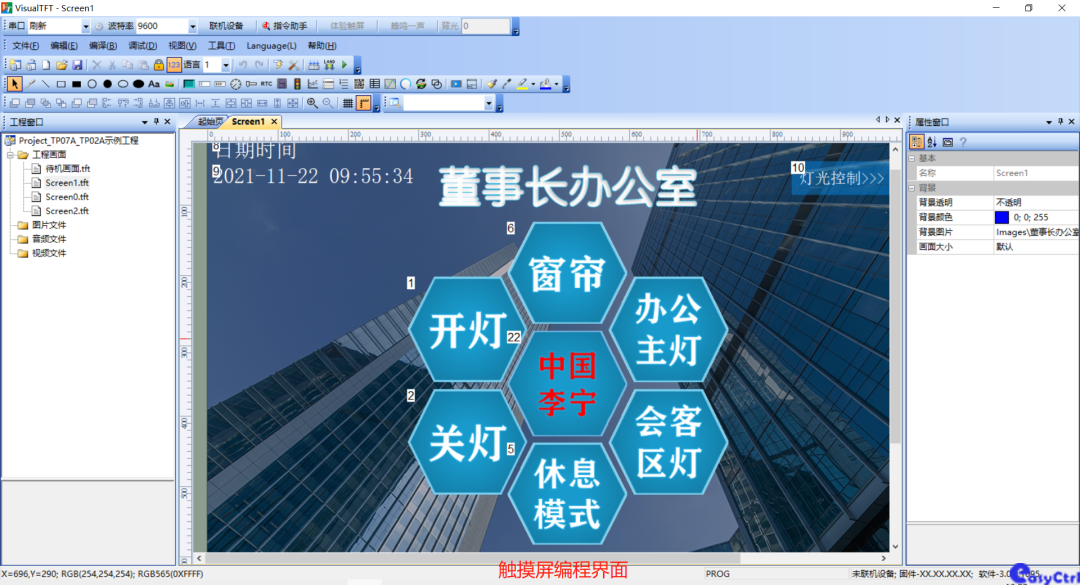

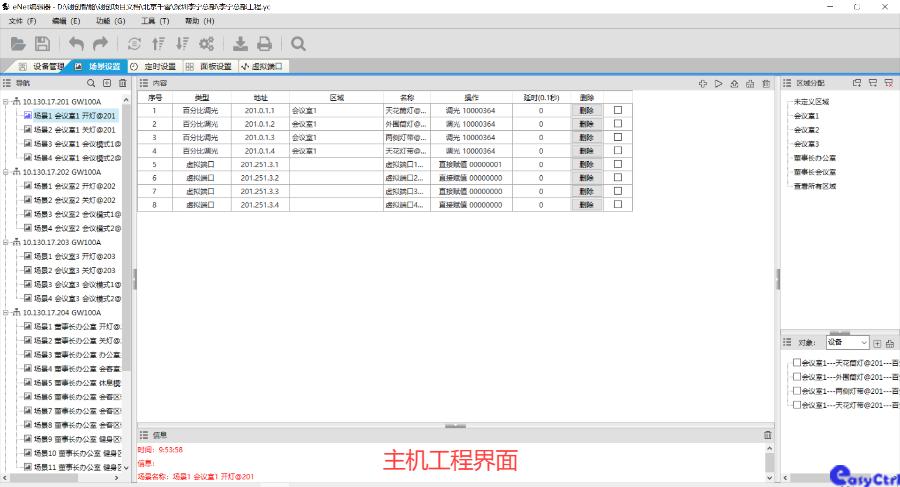

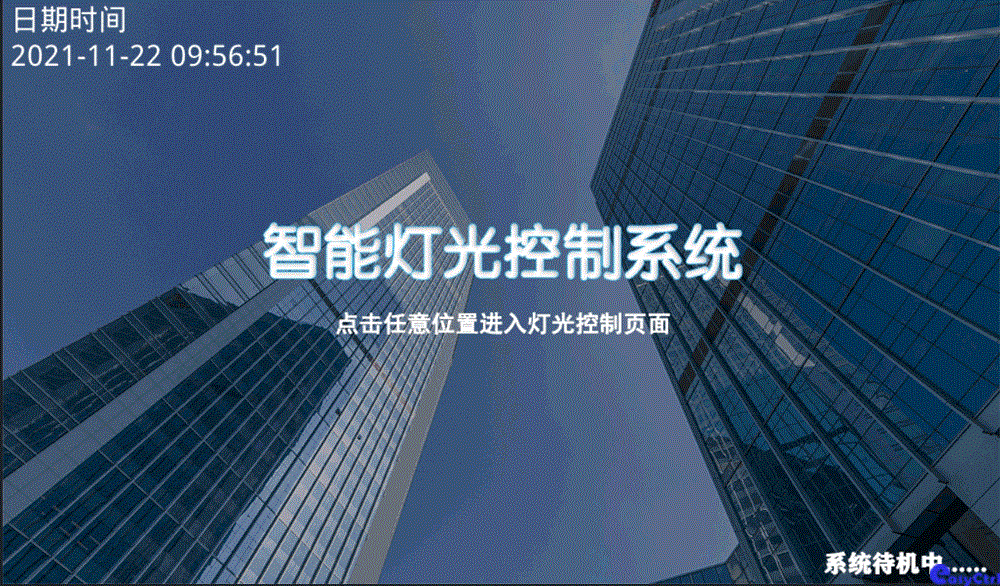

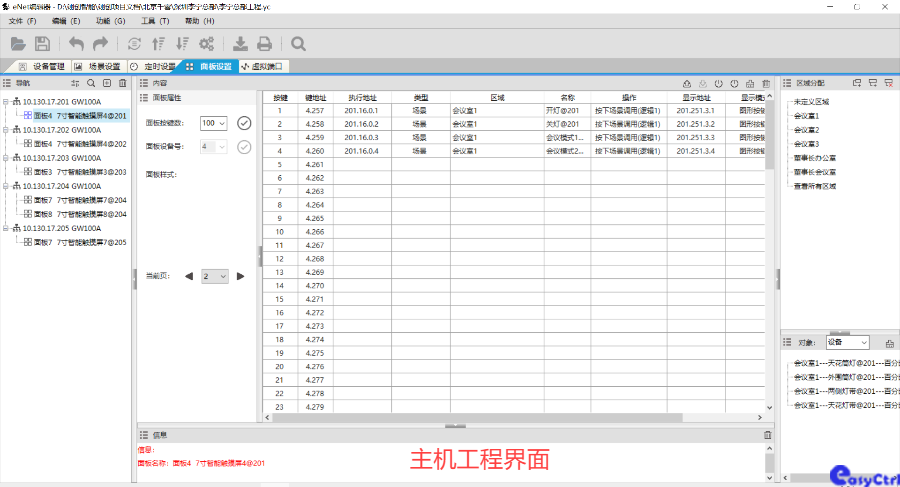

3、程序編程 根據控制需求編程,設計界面

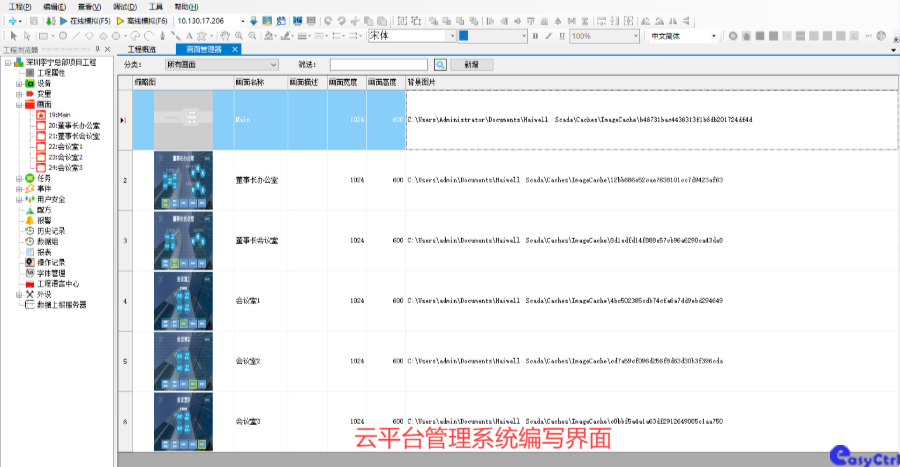

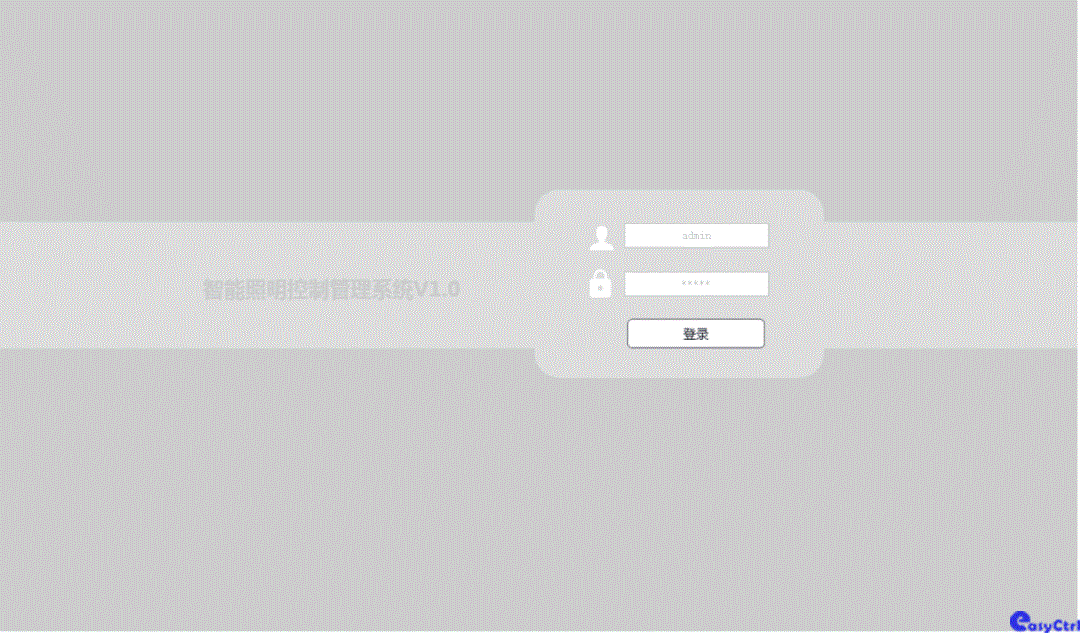

云平臺管理系統界面效果

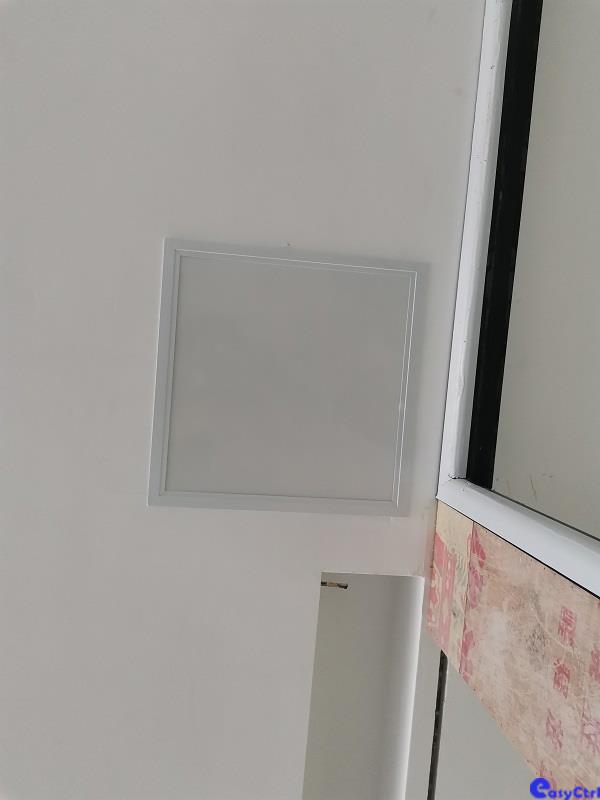

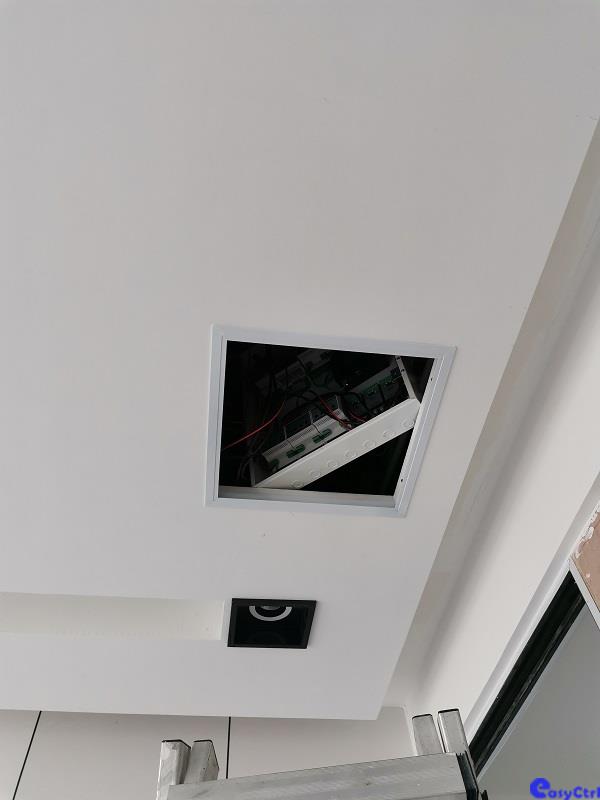

下面是現場實拍照片和視頻
