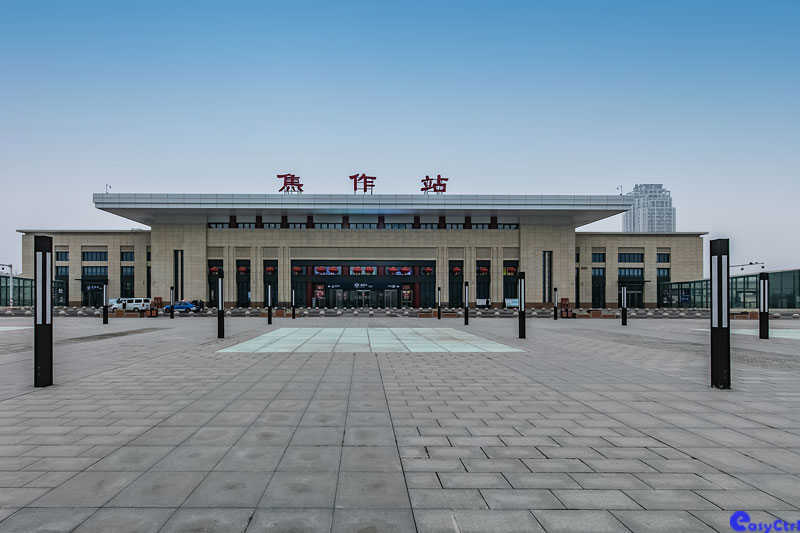

項目地點:河南焦作
項目名稱:焦作高鐵站智能照明控制
項目需求:綜合大廳、檢票處、公共走道、電梯廳、站臺、車道
控制方法:中央控制、本地面板控制、定時場景控制、隔燈控制
解決方案:
1、利用智能照明控制系統實現照明系統智能化和自動化。
2、所控區域統一由網絡管理和控制。
3、可面板控制燈光和場景,達到滿意靈活的調動的實際效果。
4、所控區域照明均可由工作人員自行調節。
5、利用智能照明控制系統的管理功能,達到節能為主要目的。
系統原理概述

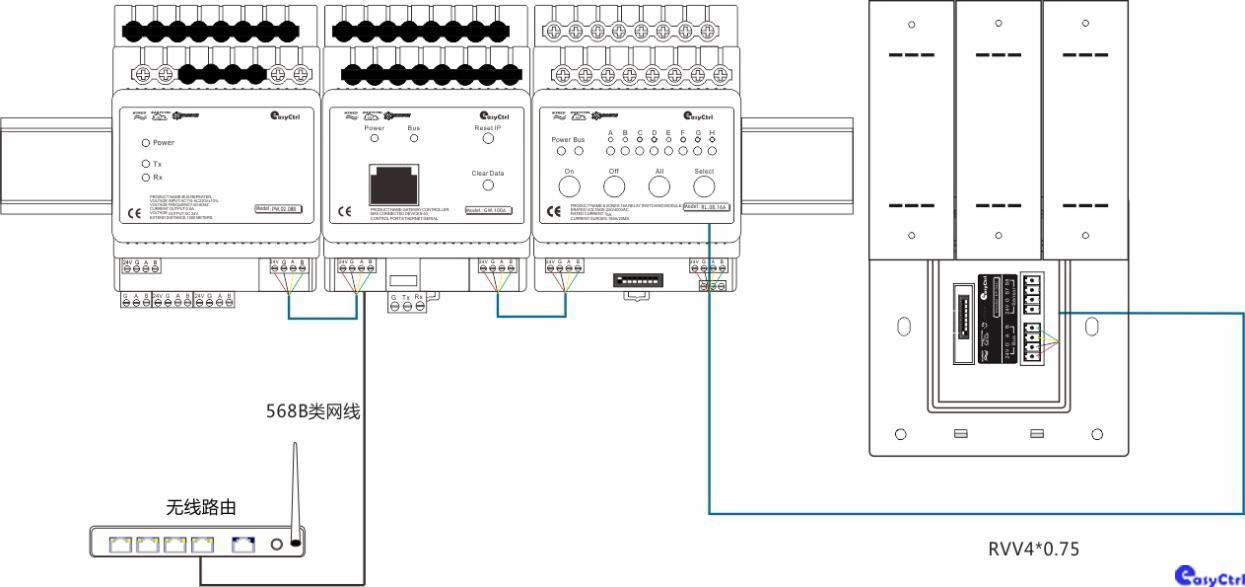

本工程智能照明控制系統由智能網關主機、照明控制模塊、帶電源耦合器、智能控制面板組成。
智能網關主機:系統核心控制單元,主要負責控制單元和執行單元聯通,通過編程滿足各種控制需求。內置時鐘、場景、邏輯模塊功能。
照明控制模塊:系統開關執行單元,控制燈光的開關,自帶手動按鍵,回路和運行狀態指示燈。
帶電源耦合器:系統電源供電單元,提供24V/800mA電源可給6個設備供電,用于電箱與電箱的信號級聯模塊。
智能控制面板:系統的控制單元,一般安裝在本地,實現燈光開關,場景調用。
智能照明控制系統設計方案
候車廳、綜合大廳及檢票處、公共走道、電梯廳采用時間場景
定時控制的方式:
高峰期:在白天采納自然光線,開啟部分主照明、輔助照明;在夜晚,開啟主要照明、輔助照明;
次高峰:在白天采納自然光線,開啟部分輔助照明;在夜晚,開啟部分主要照明、輔助照明;
低 谷:在白天采納自然光線;在夜晚,開啟部分輔助照明;

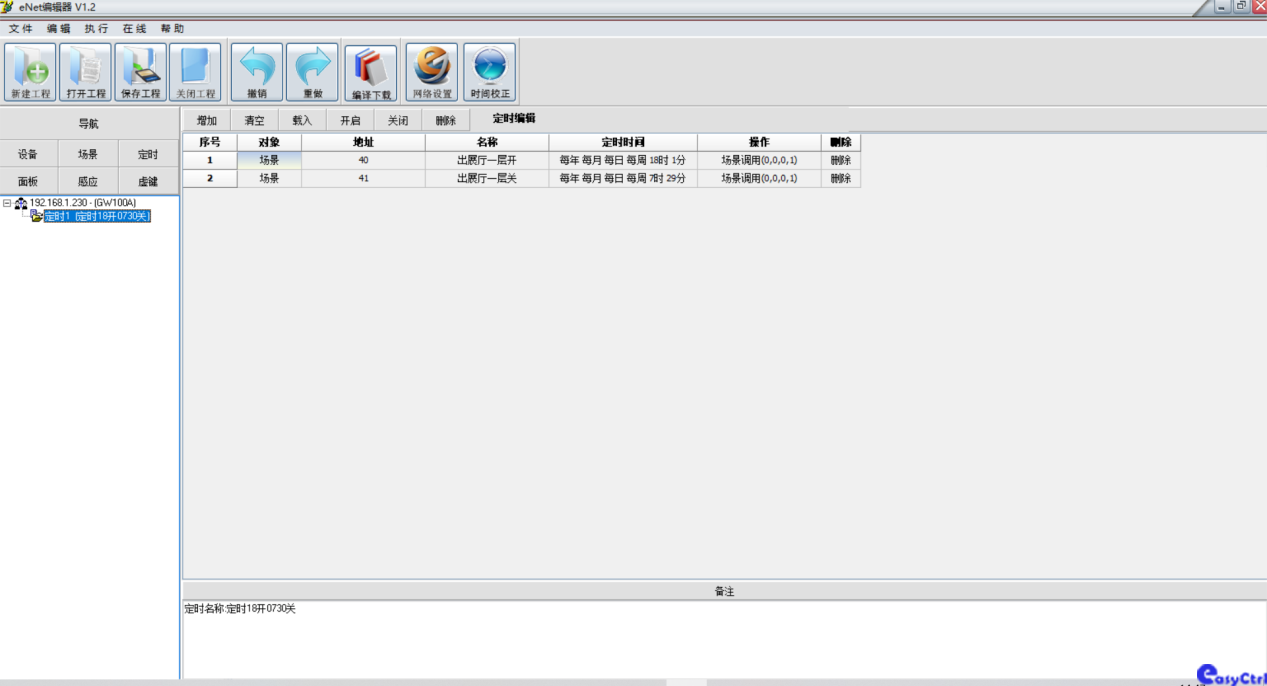

定時設置
站臺、車道采用定時和隔燈控制的方式:
根據時間段預先設置場景,亦可根據實際情況進行調整,使用、現場按鍵面板綁定場景一鍵調用,并且由工作人員隨時靈活更改。
隔燈控制:根據候車的各個不同時間段,利用隔燈的方式區分照明回路,實現1/3,2/3,3/3照度控制。
隔燈控制
場景面板安裝在值班室和綜合控制室,避免不必要人員的接觸,減少不必要的錯誤操作

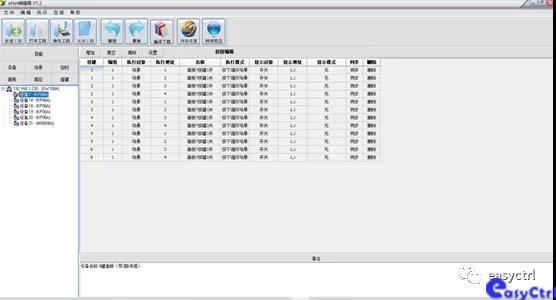

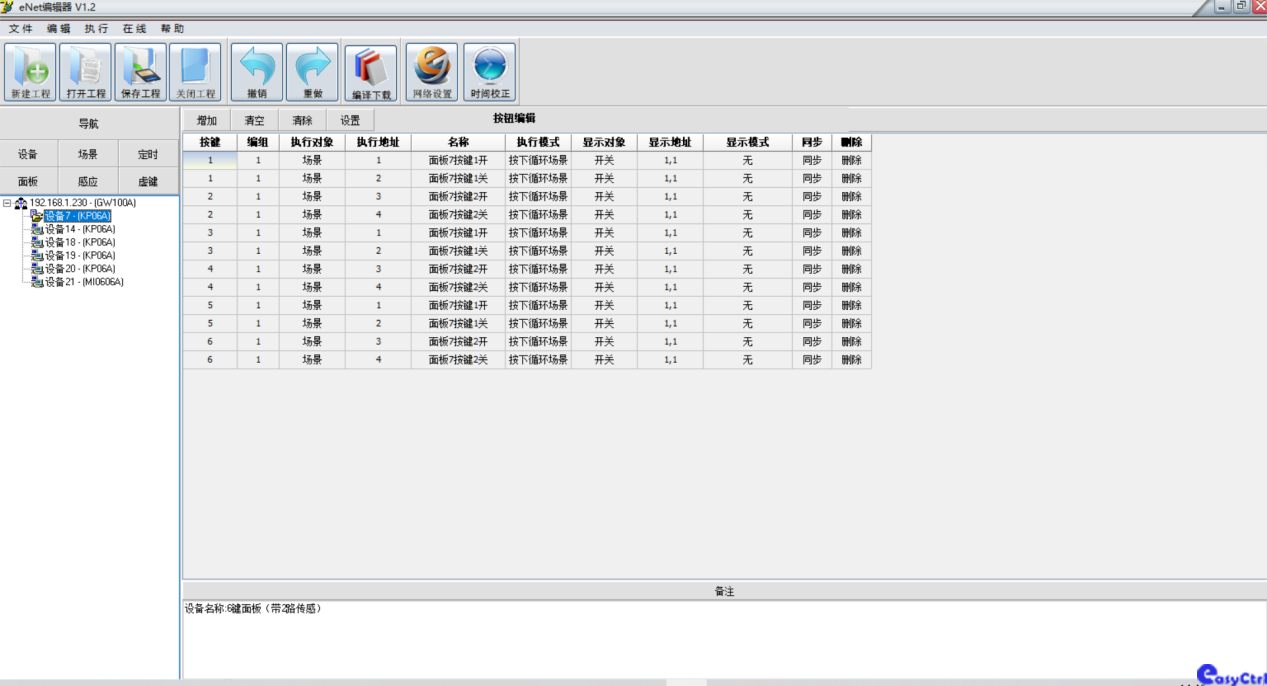

面板控制

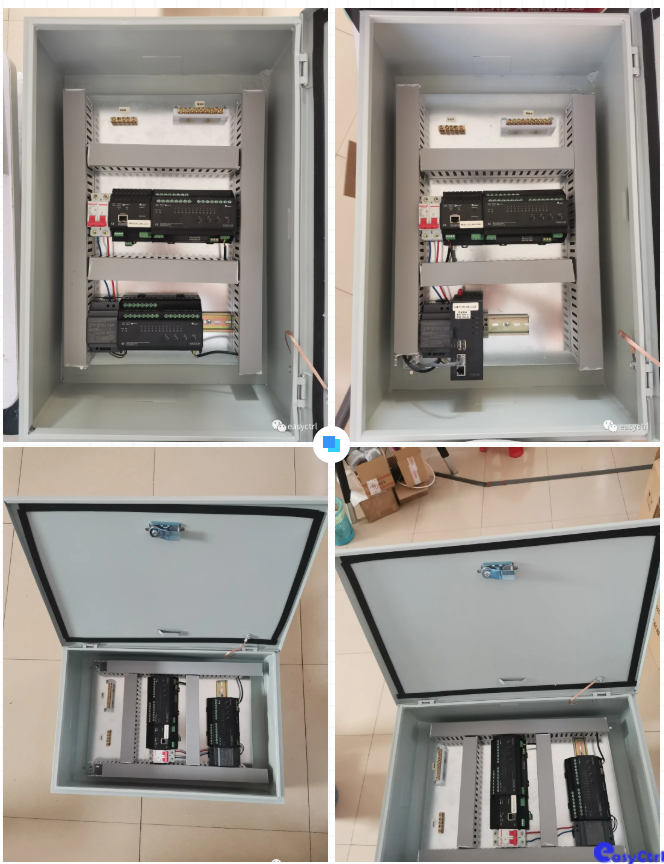

現場部分電箱圖

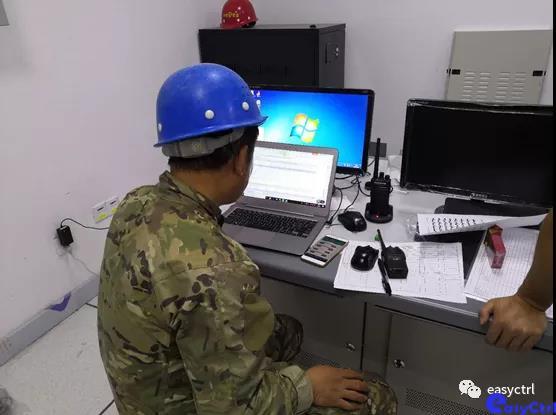

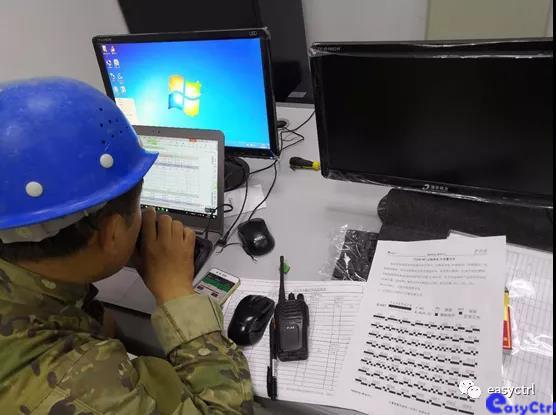

功能現場調試
