產業園展廳PLC單空間智能照明改造系統案例分享

瀏覽量：

產業園展廳PLC單空間智能照明改造系統案例分享

1、項目信息

項目名稱：

智能化XX產業園展廳PLC單空間照明改造

控制設備：

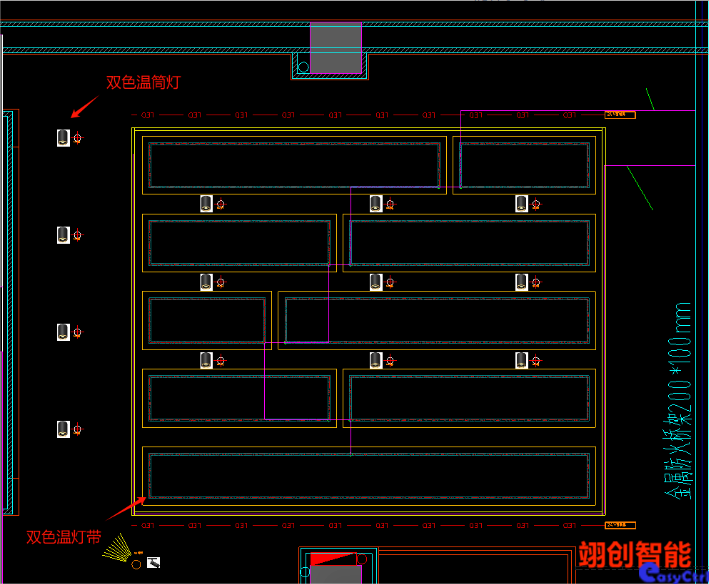

傳統燈帶更換為→PLC雙色溫燈帶（會議室:4條討論室:9條）

傳統筒燈更換為→PLC雙色溫筒燈（會議室:42個討論室:9個走廊:30個）

控制區域：

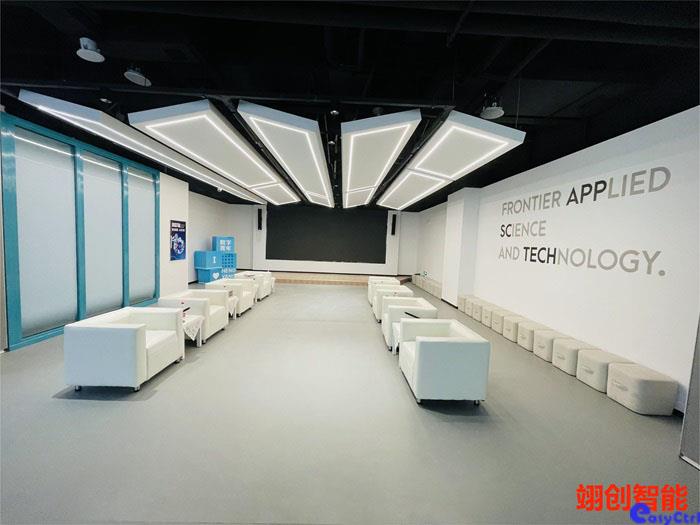

展廳內會議室、討論室、走廊

改造前背景：

問題1：改造前的照明設備十分陳舊，采用的是普通的筒燈和強電燈帶，其光線不僅刺眼，還伴隨著嚴重的眩光問題。
問題2：這些燈光在頂部時顯得過于明亮，而一旦照到地面，光線就急劇減弱，導致地下部分顯得格外昏暗。
問題3：當時的照明控制也相當有限，僅依靠傳統的機械開關，無法實現對單個燈具的精確控制，更別提打造不同的照明場景了。

控制需求：

1、把原來的筒燈和燈帶更換為照度均勻、可調光調色、防眩防刺眼的雙色溫調光燈帶和筒燈；

2、在每一個會議室和討論室門口，以及走廊的顯著位置，安裝固定式觸摸屏，以便于本地操作控制(本地控制)；
3、為了滿足會議和討論的便捷性，需要設計一鍵式情景模式按鈕，實現對空間內燈光的智能控制（情景模式）；

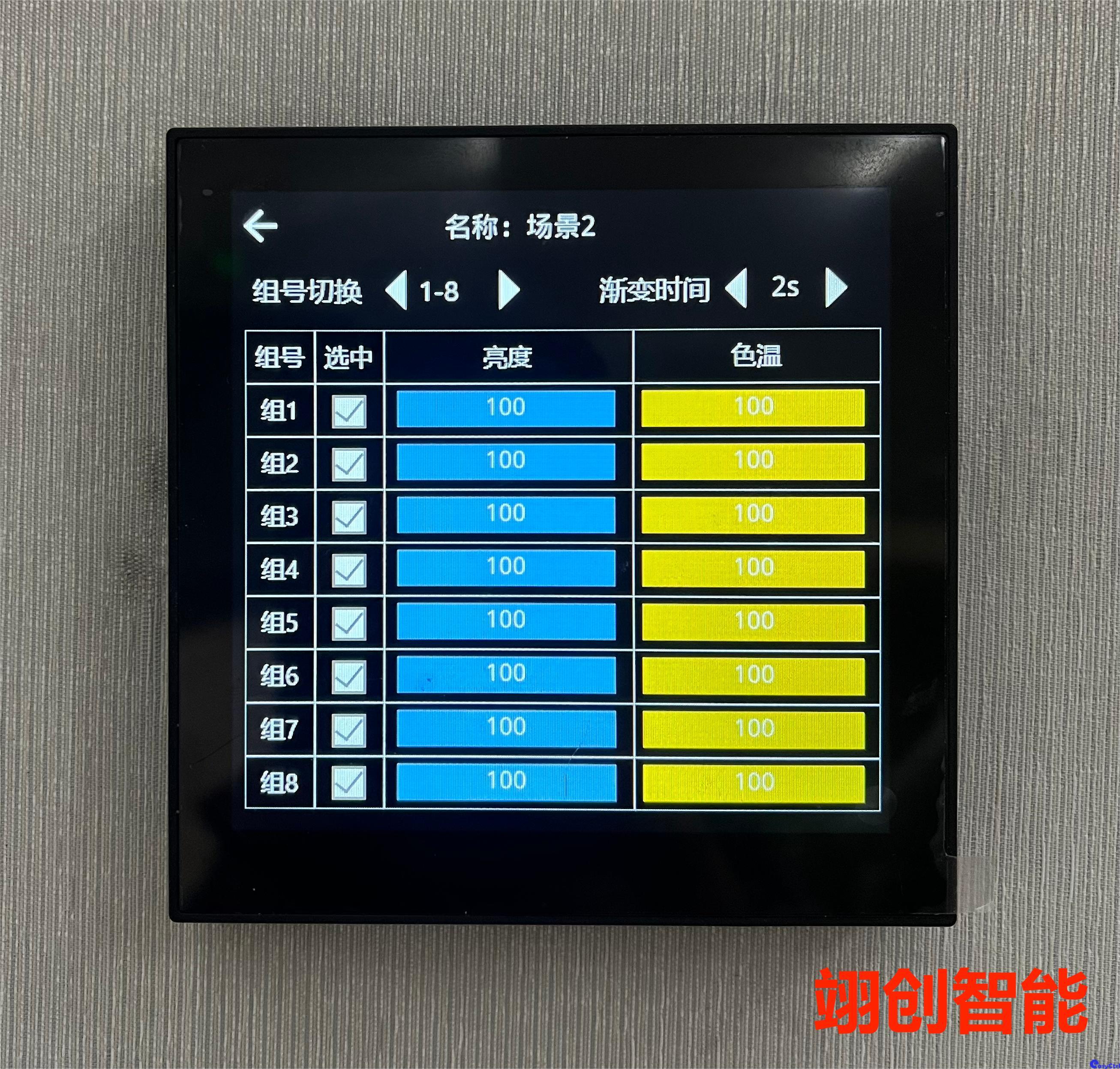

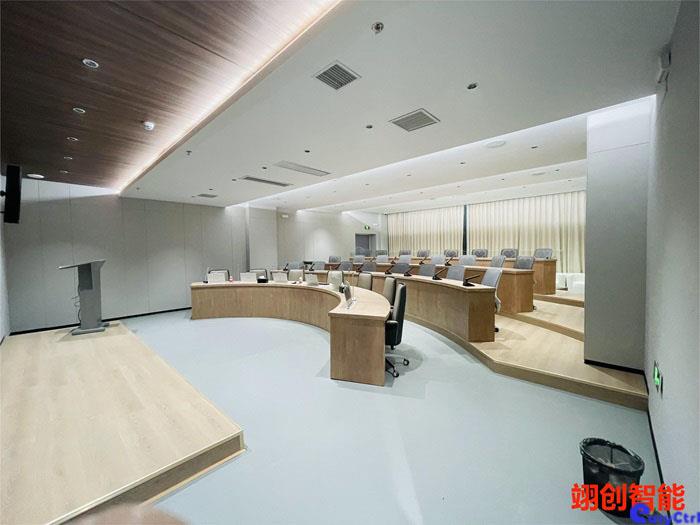

4、考慮到會議室不同區域的功能性照明需求，需要對講臺和觀眾席的燈光進行獨立控制，以實現精細化的調節(場景編輯)；
5、設置智能化定時控制功能，依據不同時間段對走廊照明亮度進行智能調節，節能環保(定時功能);

easyctrl控制方案：

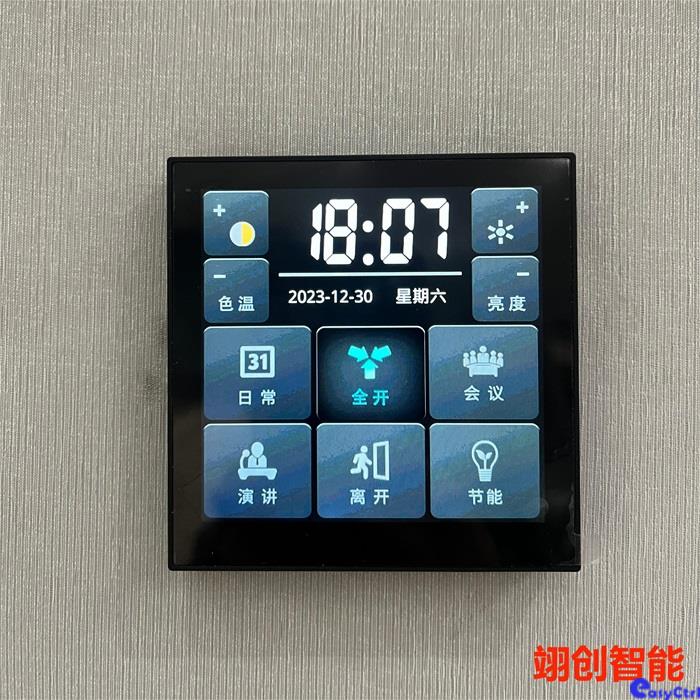

◆控制方式：采用先進的PLC智能觸摸屏，實現本地控制，觸摸屏界面定制設計，風格獨特，操作簡便；

◆控制功能：PLC智能觸摸屏，可設置場景模式控制、自定義編輯場景、定時功能控制；

◆控制燈具：提供PLC雙色溫筒燈和燈帶，在原來的位置替換，使用原來的布線接線即可；

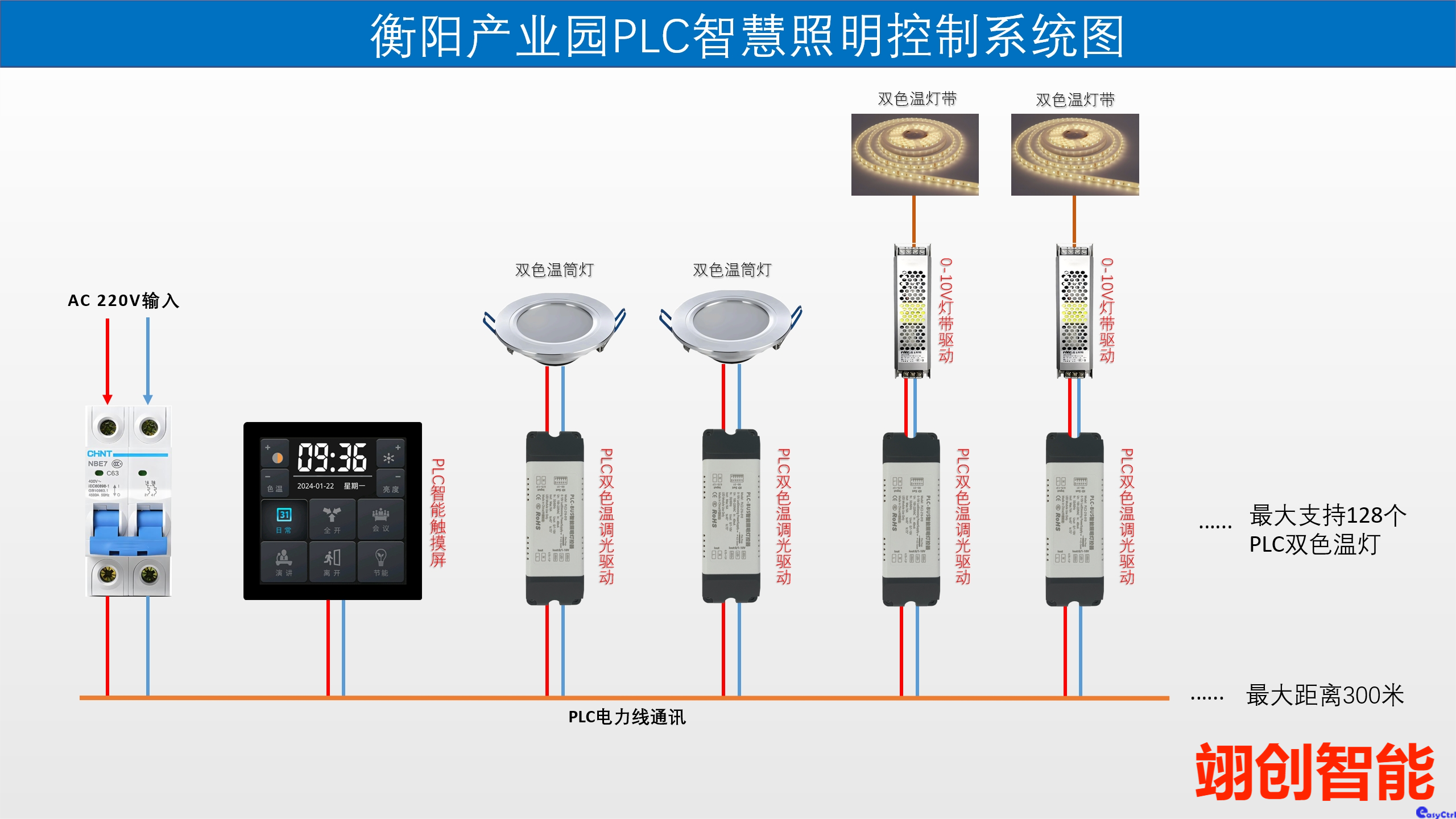

◆系統設備：PLC智能觸摸屏+PLC雙色溫驅動+PLC雙色溫燈具（一個屏+燈的系統，無需裝配智能電箱）；

系統優點
1、節省成本：觸摸屏到燈的線，只通過原有的火零線實現控制功能；節約了線材和人工，使整個項目造價減低；
2、可靠性高：利用強電進行通信，數據傳輸的穩定性和可靠性較高；
3、靈活性高：觸摸屏自帶場景編輯、定時控制等功能，可自定義設置；
4、抗干擾強：信號傳輸在強電進行，相對獨立于外界的無線信號環境；
