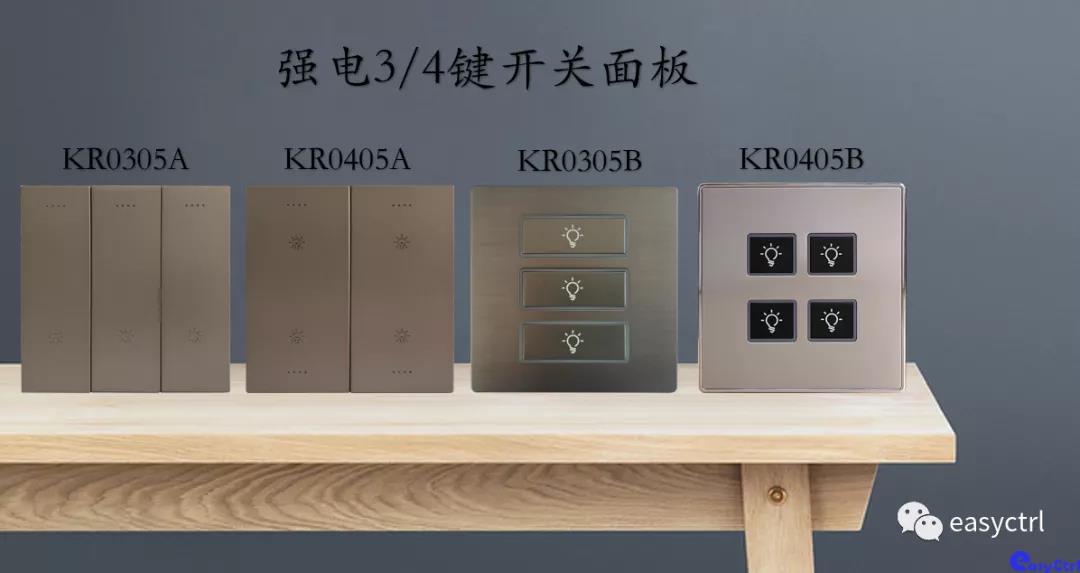

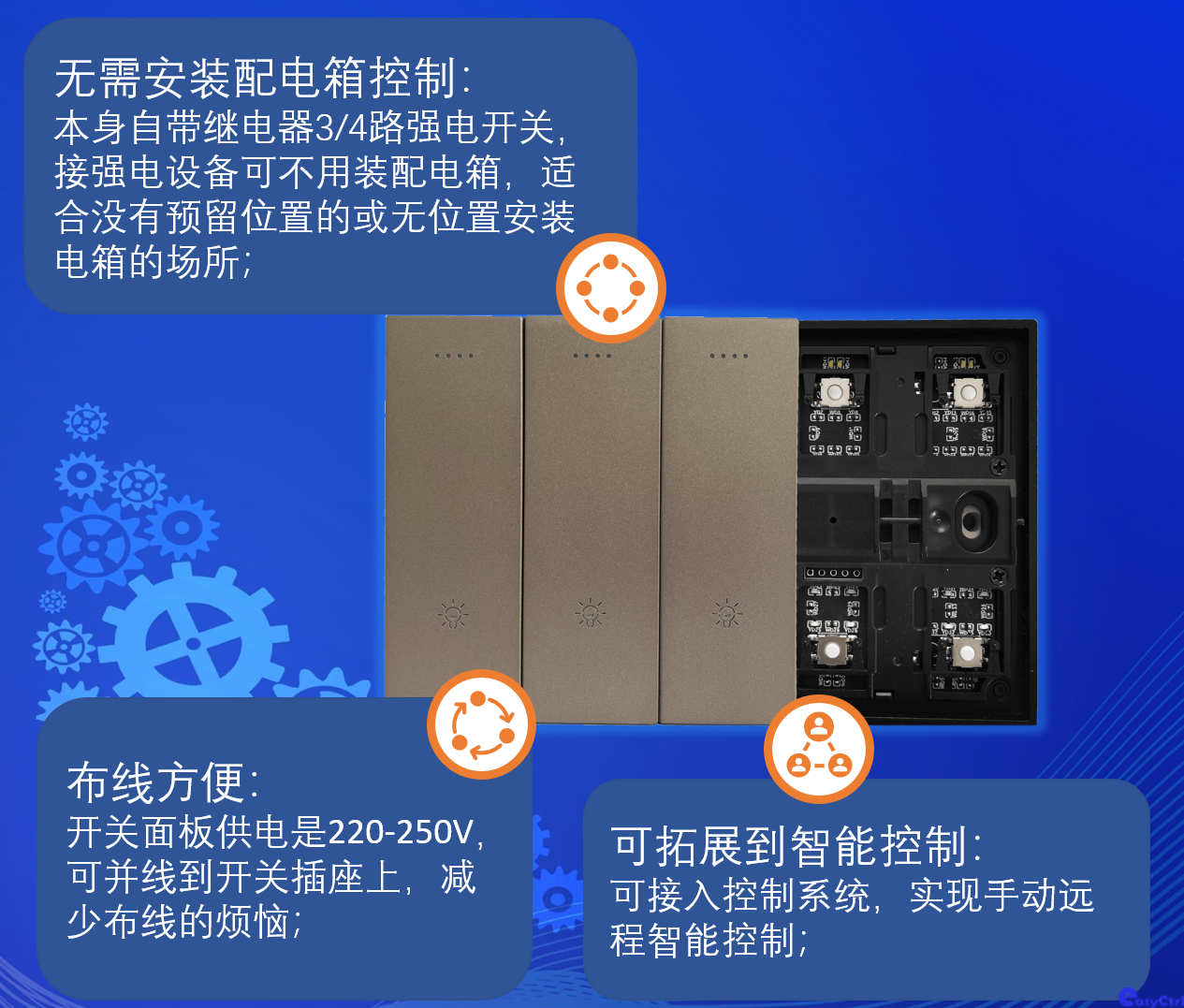

無需安裝配電箱控制

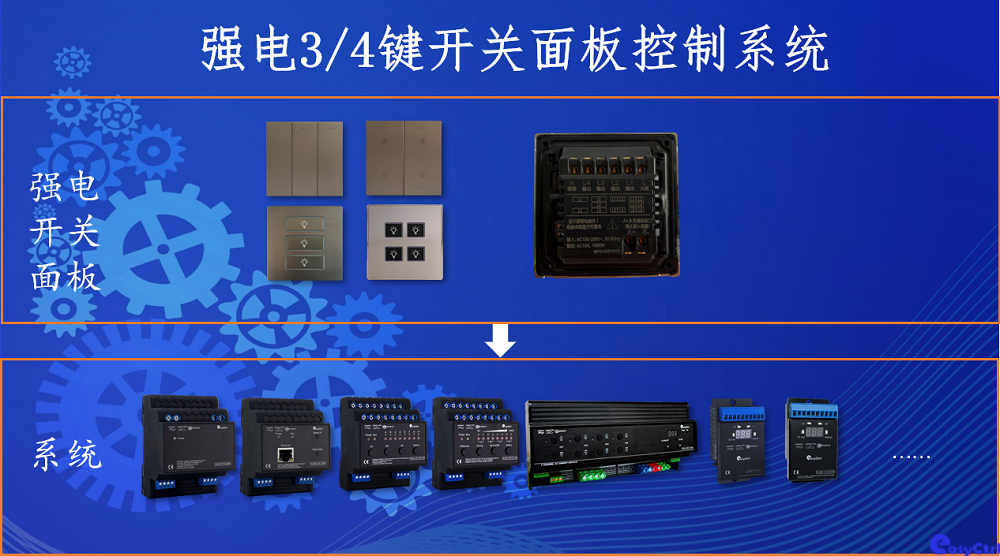

3、對接智能控制系統

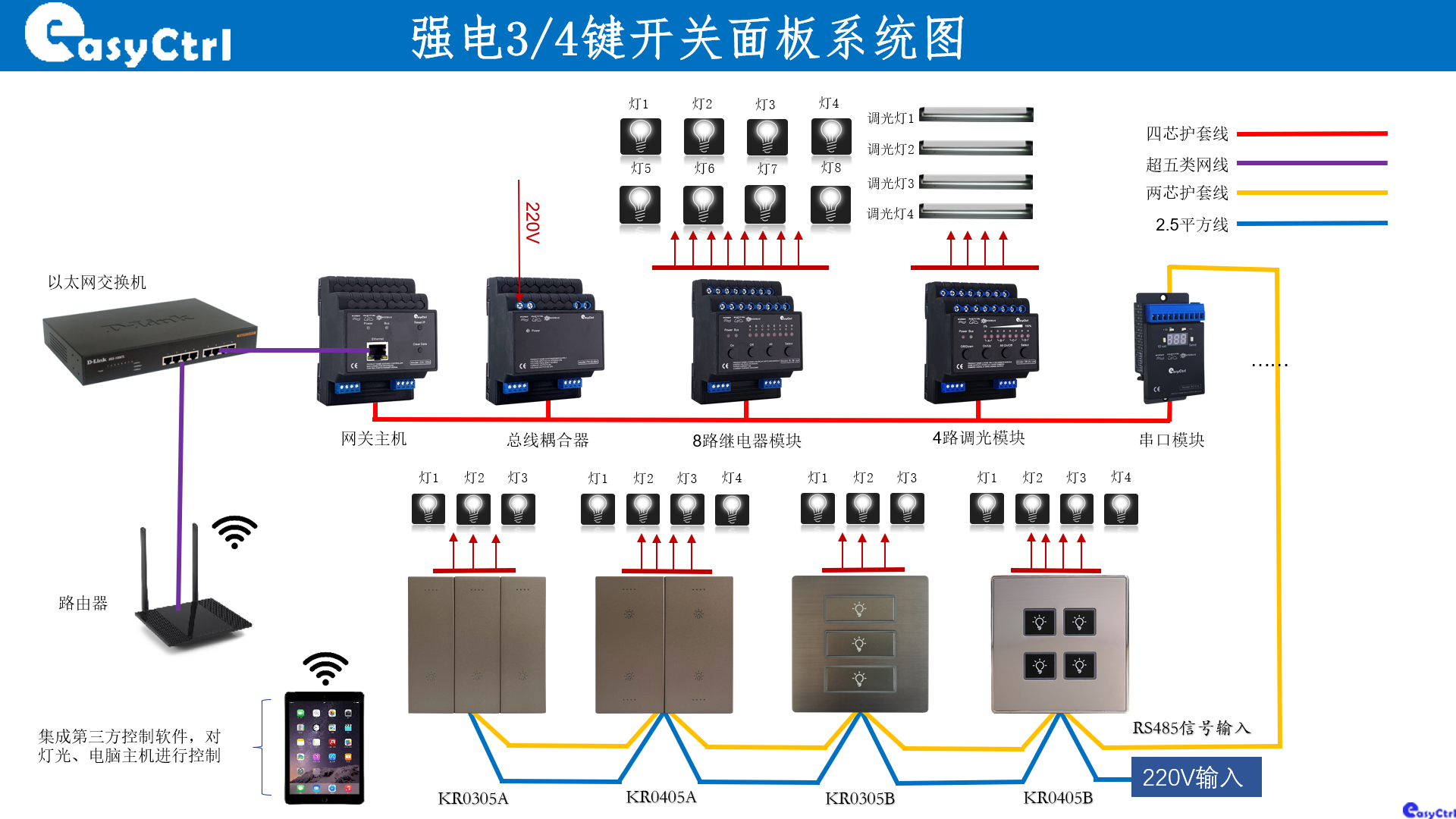

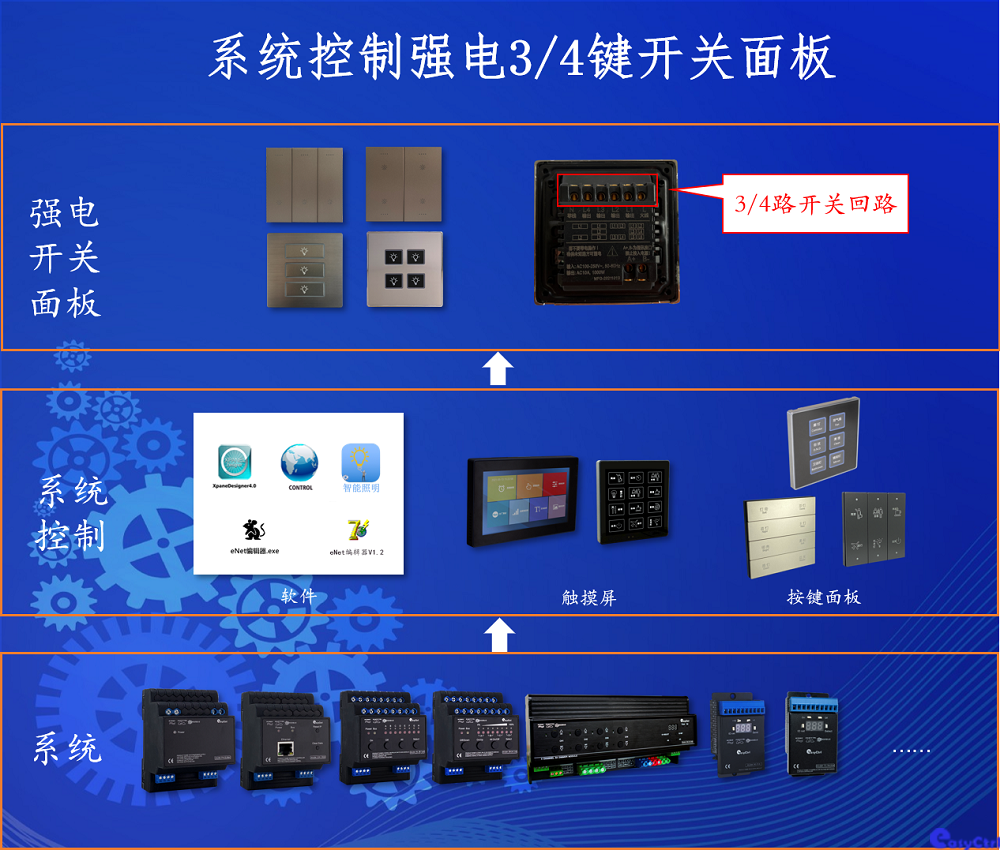

系統圖

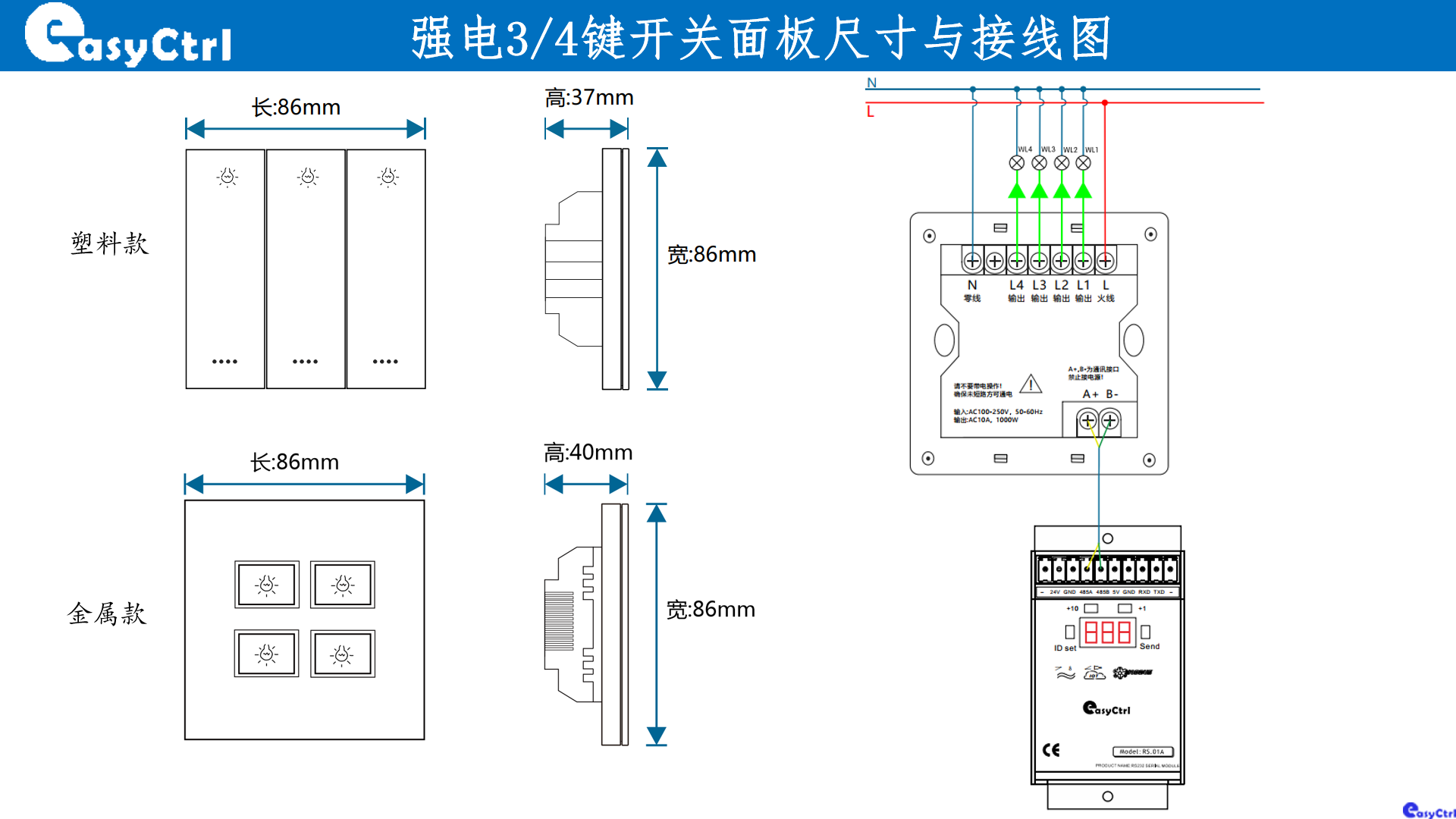

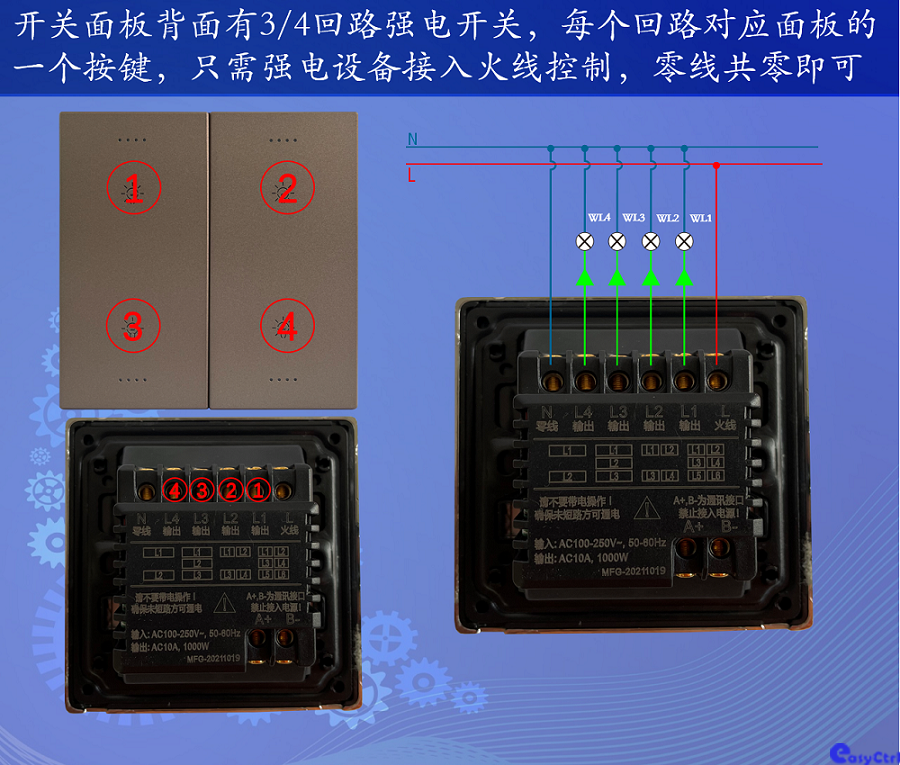

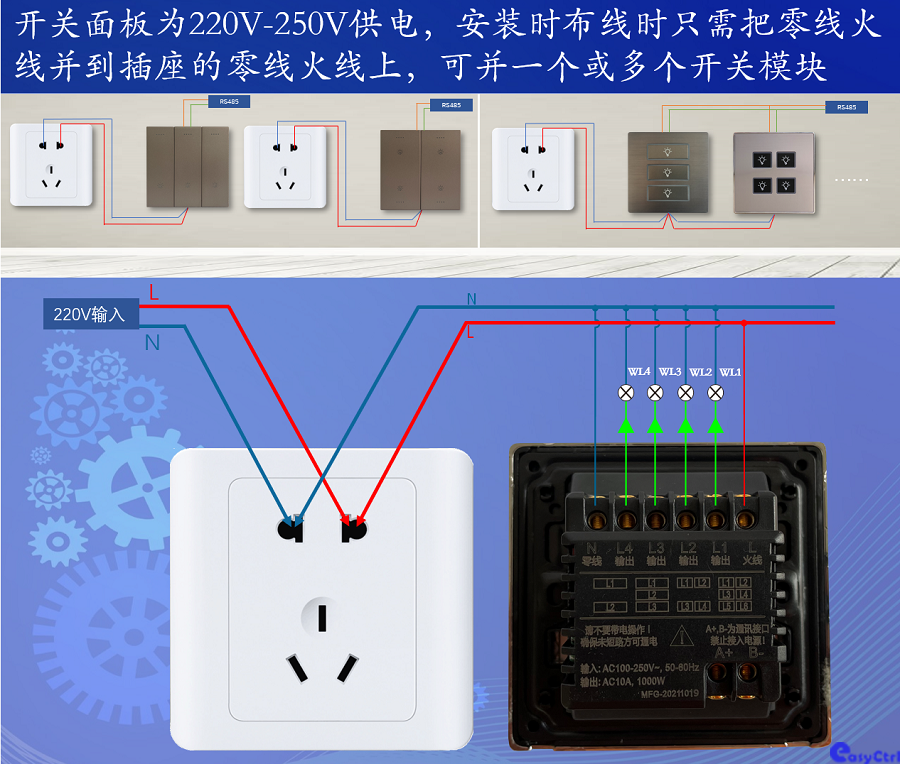

尺寸與接線圖
功能說明 | 第一步 | 第二步 | 第三步 | |
雙控功能 | 點擊 3次后 | 第4次長按5秒后進入雙控設置, 狀態燈或光圈燈一直閃爍或慢閃。 一直快閃表示雙控 ID 為 0; 慢閃次數表示雙控 ID 號。 雙控 ID=0: 取消雙控. 一條線路開關模塊最多可設置20個ID(后續可拓展20以上) | 1. 顯示雙控 ID 1.1 選擇雙控 ID *每次點按本鍵選擇雙控 ID 往上加(ID 范圍:0~20); *長按其他鍵 5 秒雙控 ID 回到默認”0”。 1.2 長按本鍵 5 秒確定并保存雙控 ID. *當雙控 ID 不為 0 時, 進入雙控配對;(變為快閃) *當雙控 ID 為 0 時, 直接退出。 1.3 點按其他鍵退出。 2. 雙控配對 2.1 雙控配對: 在 1 分鐘內長按其他面板任意鍵 5 秒, 直到 該鍵狀態燈或光圈燈閃爍一下, 表明雙控配對成功。三控等多控, 同樣的方法去逐個去長按其他 面板的任意鍵 2.2 連續點按本鍵 3 次后, 再長按 5 秒取消雙控, 并退出。 2.3 點按其他任意鍵退出或者連續點按本鍵 6 次 退出 | |
互鎖功能 | 點擊4次后 | 第5次長按5秒后進入互鎖設置, 狀態燈或光圈燈閃快閃或慢閃。 0:普通互鎖;快閃。 1:窗簾互鎖;慢閃 1 次。 | ->每次點按本鍵選擇互鎖方式(范圍:0~1) ->長按本鍵 5 秒, 清除面板全部互鎖功能, 并退出。 ->長按其他鍵 5 秒, 狀態燈或光圈燈不閃爍, 表明 互鎖設置成功能, 并退出。 ->點按其他同個鍵 3 次退出。 | |
總控功能 | 點擊5次后 | 第6次長按5秒后進入總控模式設置, 狀態燈或光圈燈閃快閃或慢閃。 0:取消總控模式, 快閃. 1: 總開關, 慢閃1 次. 2: 總開, 慢閃 2 次. 3: 總關, 慢閃 3 次 | ->每次點按本鍵選擇總控模功能(范圍:0~3) ->長按 5 秒保存退出 ->按任意其他鍵退出 | |
迎賓模式 | 點擊6次后 | 第7次再長按5秒后進入迎賓模式設置, 狀態燈或光圈燈閃快閃或慢閃。 0:取消迎賓模式, 快閃。 1:迎賓模式, 慢閃 1 次。 | ->每次點按本鍵選擇或取消迎賓模式(范圍:0~1) ->長按 5 秒保存退出。 ->按任意其他鍵退出。 | |
模式配對 (互鎖) | 點擊7次后 | 點 按 7 次 后,第8次長按5秒后進入模式 配對, 狀態燈或光圈燈閃快閃或慢閃。 0:取消主模式, 快閃. 1:睡免模式, 慢閃 1 次. 2:模式 1, 慢閃 2 次. 3:模式 2, 慢閃 3 次. 4:模式 3, 慢閃 4 次. 5:模式 4, 慢閃 5 次. 6:模式 5, 慢閃 6 次. 7:模式 6, 慢閃 7 次. 8:模式 7, 慢閃 8 次. 9:模式 8, 慢閃 9 次. | 1. 顯示模式 1.1 選擇主模式 *點按本鍵選擇或取消主模式(范圍:0~9)。 *長按其他鍵 5 秒, 模式回到默認 0。 1.2 長按本鍵 5 秒確定并保存, 當模式值不為 0 時, 進入模式配對; 當模式值為 0 時, 直接退出。 1.3 點按其他鍵退出。 2. 模式配對 2.1 模式配對: 在 1 分鐘內長按本面板其他鍵或者其他面板 任意鍵 5 秒, 該鍵狀態燈或光圈燈閃爍一下, 表 明配對成功。 2.1 連續點按本鍵 3 次后, 再長按 5 秒取消模式, 并退出。 2.2 點按其他鍵退出或者連續點按本鍵 6 次退出。 | |
模式配對 (非互鎖) | 點擊8次后 | 第9次長按5秒后進入模式配對, 狀態燈或光圈燈閃快閃或慢閃。 0:取消主模式, 快閃. 1:睡免模式, 慢閃 1 次. 2:模式 1, 慢閃 2 次. 3:模式 2, 慢閃 3 次. 4:模式 3, 慢閃 4 次. 5:模式 4, 慢閃 5 次. 6:模式 5, 慢閃 6 次. 7:模式 6, 慢閃 7 次. 8:模式 7, 慢閃 8 次. 9:模式 8, 慢閃 9 次. | 3. 顯示模式 1.1 選擇主模式 *點按本鍵選擇或取消主模式(范圍:0~9)。 *長按其他鍵 5 秒, 模式回到默認 0。 1.2 長按本鍵 5 秒確定并保存, 當模式值不為 0 時, 進入模式配對; 當模式值為 0 時, 直接退出。 1.3 點按其他鍵退出。 4. 模式配對 4.1 模式配對: 在 1 分鐘內長按本面板其他鍵或者其他面板 任意鍵 5 秒, 該鍵狀態燈或光圈燈閃爍一下, 表 明配對成功。 2.1 連續點按本鍵 3 次后, 再長按 5 秒取消模式, 并退出。 2.2 點按其他鍵退出或者連續點按本鍵 6 次退出。 | |
總控/模式 關聯 | 點擊9次后 | 點 按 9 次 后,第 10 次再長按 5 秒后進入總控及模式關聯設置, 狀態燈或光圈燈閃快閃或慢閃。 0:受控于總控和模式. 1: 忽略總開總關,慢閃 1 次。 2: 總開總關互鎖,慢閃 2 次。 3:總開互鎖;慢閃 3 次。 4:總關互鎖;慢閃 4 次。 5:勿擾模式, 慢閃 5 次 6:窗簾模式, 慢閃 6 次 7:模式打開互鎖;慢閃 7 次 8:模式不受控制;慢閃 8 次 9:總關互鎖, 模式打開互鎖;慢閃 9 次。 10:忽略總開. 11:忽略總關. | ->每點按一次選擇總控關聯方式(范圍:0~6)。 ->長按 5 秒保存退出。 ->按任意其他鍵退出 | |
插卡取電關聯 | 點擊10次后 | 第 11 次再長按 5 秒后進入插卡取電關聯, 狀態燈或光圈燈閃快閃或慢閃。 0:忽略插卡取電, 快閃 1:插卡后開啟, 慢閃 1 次。 2:取卡后開啟; 慢閃 2 次。 3:開門(未插卡)后開啟。 慢閃3 次。 4.插卡或開門(未插卡)后開啟;慢閃 4 次 | ->每點按一次選擇插插取電關聯方式(范圍:0~3)。 ->長按 5 秒保存退出。 ->按任意其他鍵退出 | |
清除 子模式 | 點 按 12 次 后 | 第 13 次再長按 5 秒后進入 互鎖設置, 狀態燈或光圈燈閃快閃。 | ->長按本鍵 5 秒, 清楚本按鍵子模式。 ->長按其他鍵 5 秒, 清楚本面板子模式。 | |
清除 全部功能 | 點 按 20 次 后 | 第 21 次長按 5 秒后進入互 鎖設置, 狀態燈或光圈燈閃快閃。 | ->長按本鍵 5 秒, 恢復本按鍵. ->長按其他鍵 5 秒, 恢復本面板。 |
互鎖功能說明:1.設置成互鎖功能, 默認是不受控于總控和主模式(除非設置了總控或與模式特殊關聯, 見#6)。 2.窗簾互鎖具備延時關閉功能;延時時間 1 分鐘。 |
模式配對說明: 1. 開啟主模式, 屬于主模式的燈跟著打開, 其他燈都關;關閉主模式, 屬于主模式的燈也跟著關閉。 2. 多個主模式實現關聯, 只要設置成相同的模式。 |
總控/模式關聯說明:1.勿擾模式, 都不受總控和模式控制。 2.窗簾模式, 都不受總控和模式控制;并且具備延時關閉功能。延時時間為 1 分鐘。 3.模式打開互鎖:在已經設置了互鎖功能, 又需要模式打開就關閉, 這種情況設置此功能。 4.模式不受控(除了睡眠, 其他任意模式);總控仍然受總。 5.總關互鎖,模式打開互鎖:執行總關, 就打開;執行模式打開, 就關閉. 6. 第 6-11 選項, GFAC3.0 版本才有. |
插卡取電關聯說明: 1. 插卡取電具備 RS485 總線通訊功能;以及門磁檢測功能。 2. 門磁檢測的是無源開關信號;開門時是導通, 關門時是斷開。 |
