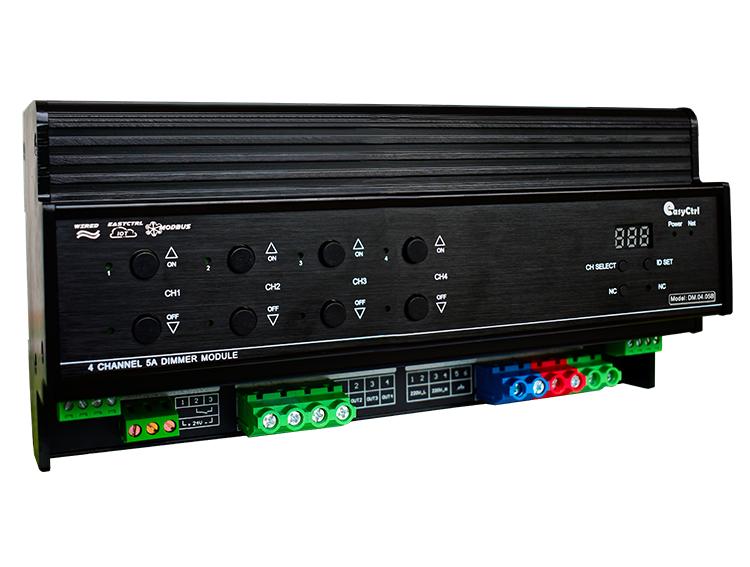

4路5A智能調光模塊DM.04.05A
PERFORMANCECHARACTERISTICS 性能特點 ■35mm導軌安裝，占12個P位；
■采用前沿可控硅相切調光，提供4路5A前沿調光；
■ 每路回路可獨立控制1100W調光燈具；
■ 支持設置各回路的開機初始值；
■具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；
■ 每路回路設有低限幅、高限幅、大限幅，以適應不同的負載類型；
■提供兩組外接物理按鍵接口；
■具繼電器保護，多重溫度保護，超溫自動調低亮度、關閉輸出，帶有短路保護功能；
■執行場景命令后立即向監控中心返回各回路的實際調光狀態；
■具有本機及遠程編程與測試功能；
■自帶手動按鍵，方便本地調試；
■自帶回路狀態指示燈，調光狀態一目了然； PRODUCT FUNCTION 功能作用
本產品用于控制LED燈，鹵素?zé)?、白熾燈等的強電調光。
TECHNICALPARAMETERS 技術參數
■工作電壓：24VDC±10%；
■ 功 耗：1.5W；
■靜態功耗：0.2W；
■調光輸出回路：4路可控硅前沿調光；
■調光負載電壓：AC220V ±10%；
■調光額定電流：5A/1100W（單路）；
■負載接口：調光輸入輸出端，線徑 2.5-4mm2
■負載類型：白熾燈、鹵素?zé)?、白熾燈，前沿相控電子變壓?
■總線接口：2×YC-BUS總線，4位鳳凰插拔端子，線徑0.6-08mm；
■外置接口：4×旋鈕接口，2×3位鳳凰端子，線徑0.6-08mm；
■消防接口：1×消防接口，3位鳳凰端子，線徑0.6-08mm；
■地址設置：1 × 地址撥碼盤，可設置地址1-63；
■顯示界面：10×功能鍵、30×LED指示燈；■運行溫度/濕度：0℃～45℃ / 20%～93% RH；
■儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；
■外型尺寸（長×寬×高）：216mm×102mm×68mm；
■產品凈重：1198g/pcs
PRODUCTSIZE 產品尺寸圖

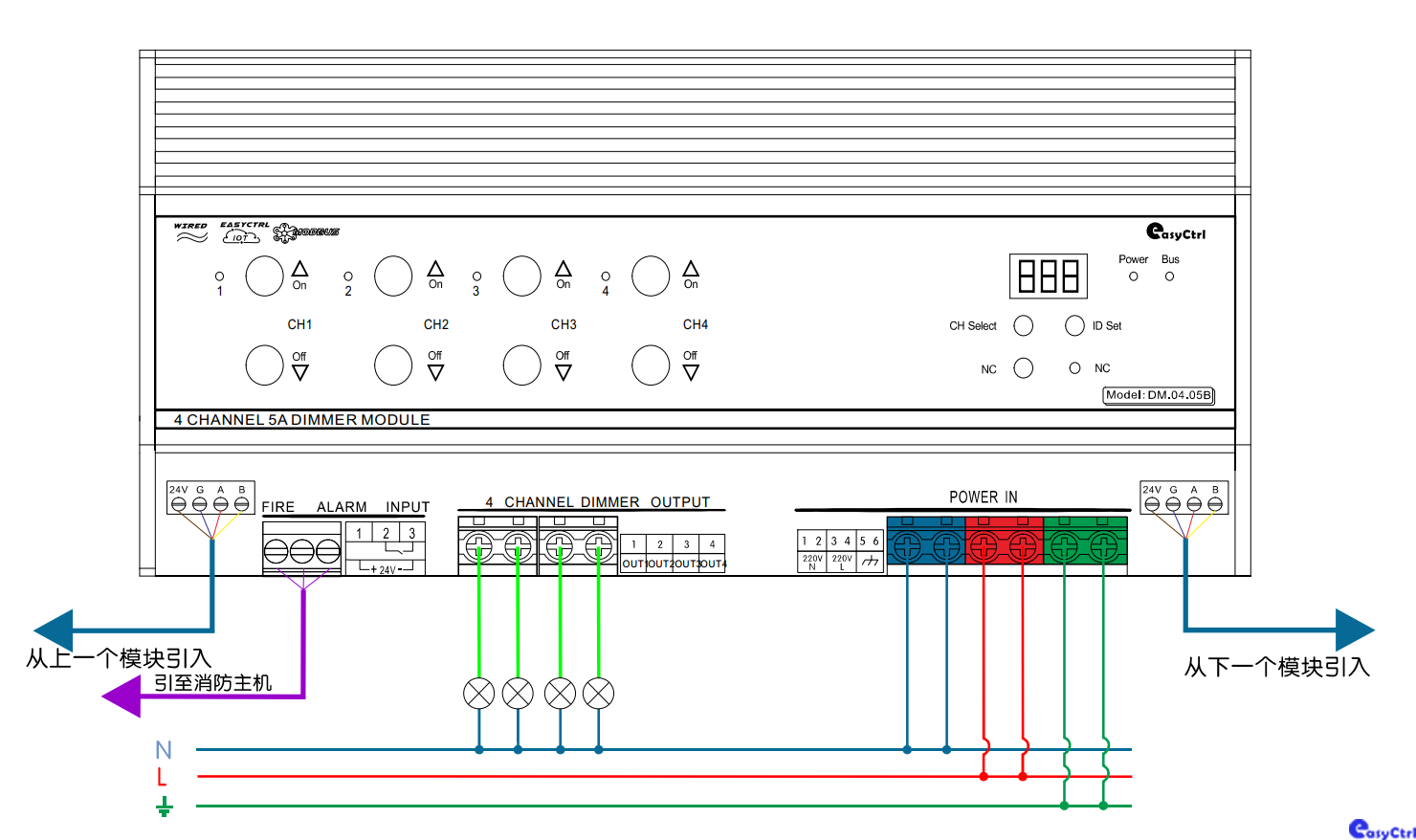

WIRING DIAGRAM 接線原理圖

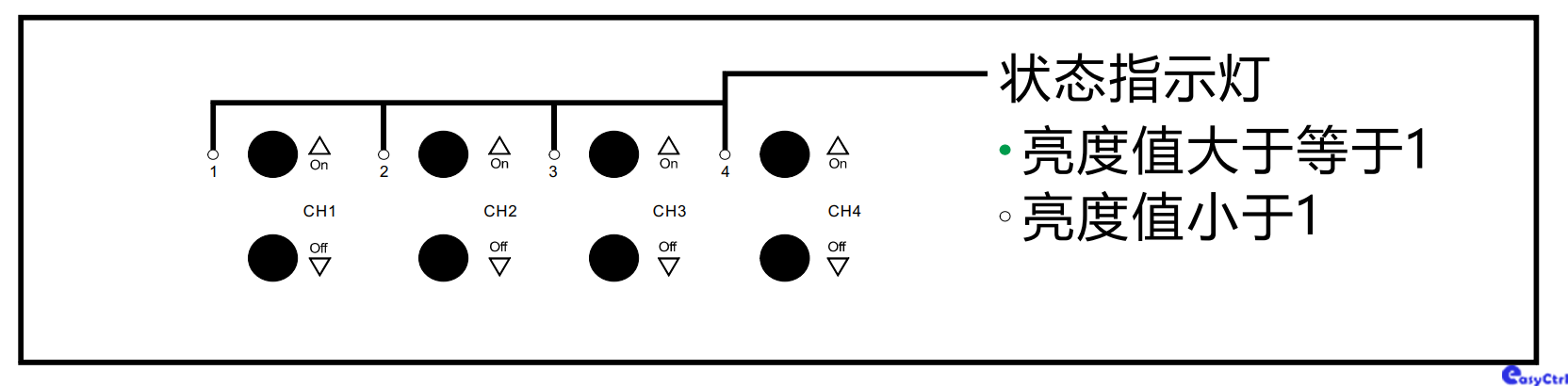

按鍵說明
