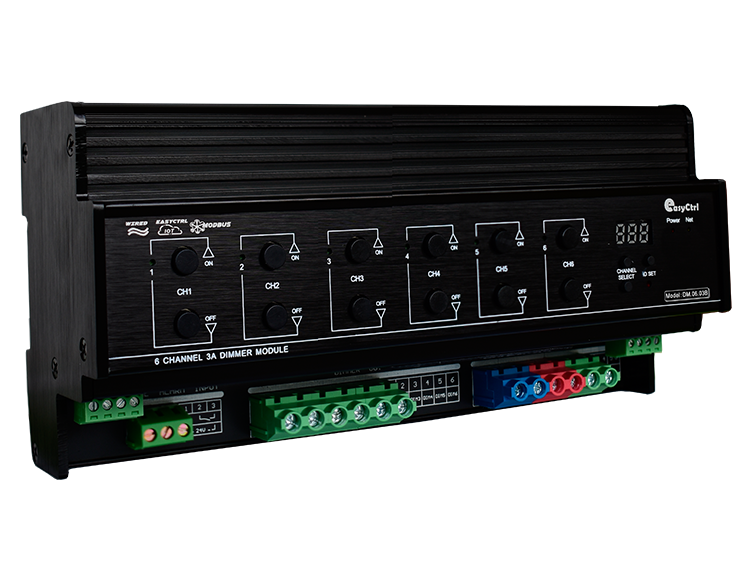

6路3A可控硅調光器
YC-DM.06.03B 產品描述:系統調關執行單元,一般安裝在配電箱內,導軌式安裝,占12個模數位,前沿斬波可控硅通用調光,6路總功率3600W(LED燈容性負載為2520W),單回路可帶660W(LED燈容性負載為462W)負載,可控制鹵素燈、白熾燈,日光燈,LED燈(支持前沿相驅動)等的明暗調節,開關功能,提供外接干節點按鍵控制,支持YC-BUS總線/RS485控制;
功能特性:
■ 標準35mm導軌安裝,占12個模數位
■ 采用前沿可控硅相切調光,提供6路3A前沿調光
■ 6路總功率3600W,單回路可獨立控制6600W調光燈具
■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態)
■ 具有繼電器保護,多重溫度保護,超溫自動保護功能
■ 執行場景命令后立即向監控中心返回各回路的實際調光狀態
■ 調光精度10000級,6條調光曲線可設置,匹配不同類型燈具
■ 具有本機及遠程編程與測試功能

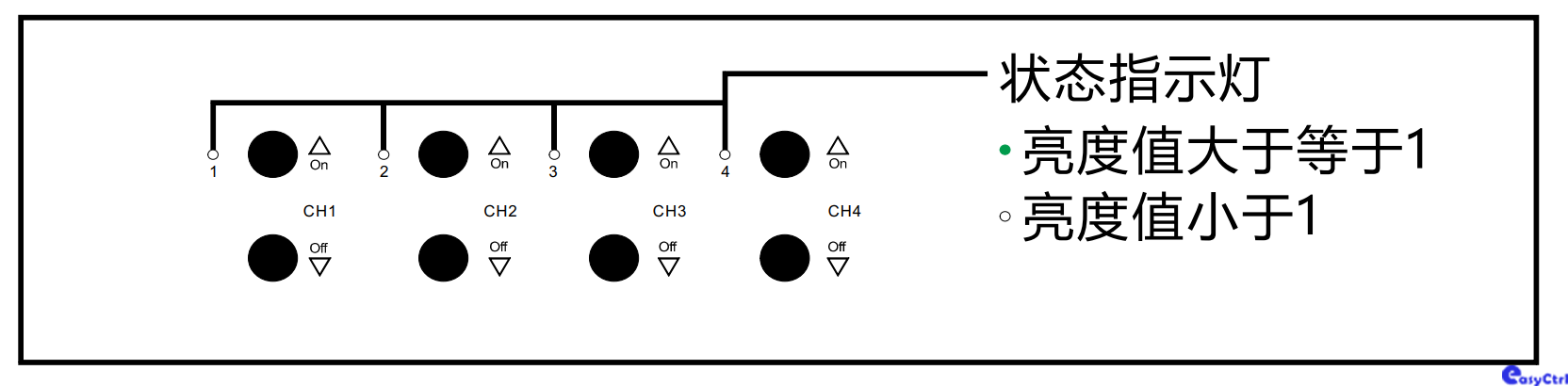

■ 自帶手動按鍵,回路和運行狀態指示燈,方便本地調試
■ 自帶消防接口1個無源常開和1個有源24V
■ 支持在線刷新程序, Bus總線燈帶斷網故障報警功能
■ 支持開放式RS485/YC-BUS總線通信技術參數:■ 工作電壓:24VDC±10%;
■ 大功耗:≤2.1W;
■ 輸入電壓:AC 220V~250V(50/60Hz);
■ 輸入回路:6路可控硅后沿調光;
■ 額定電流:3A(單路),6路總功率3600W;
■ 總線接口:總線接口*2;
■ 負載類型:白熾燈、鹵素燈、白熾燈,前沿相控電子變壓器;
■ 防護:每個回路連接斷路器
■ 工作溫度/濕度:-5℃~45℃/≤90%;
■ 儲存溫度/濕度:-20℃~60℃/≤93%;
■ 產品凈重:≤1336 g/pcs;
■ 外殼材料:拉絲鋁殼工藝;
■ 安裝方式:標準35mm導軌安裝;

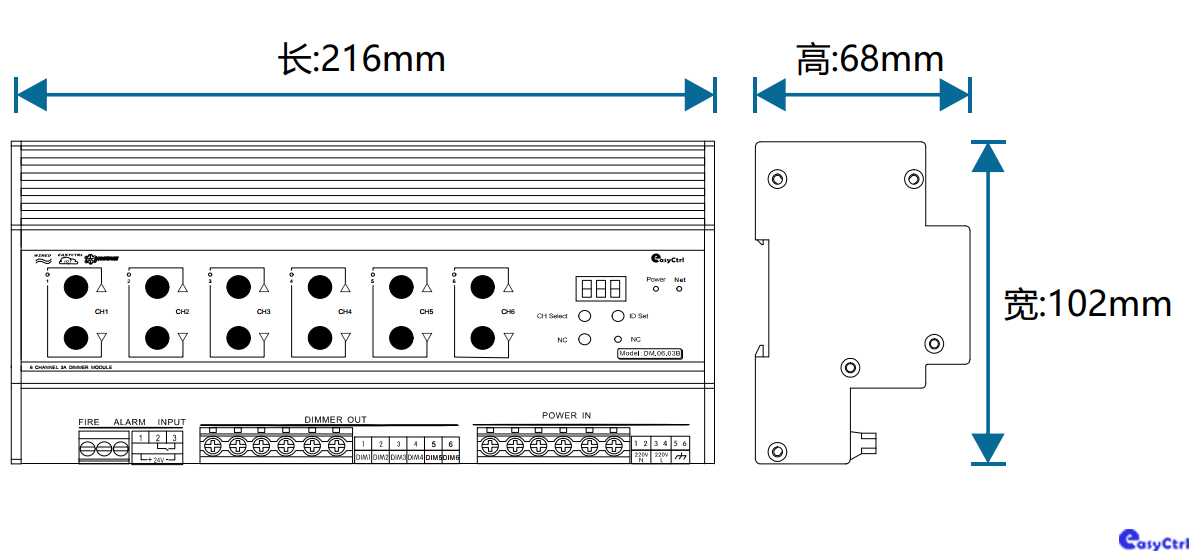

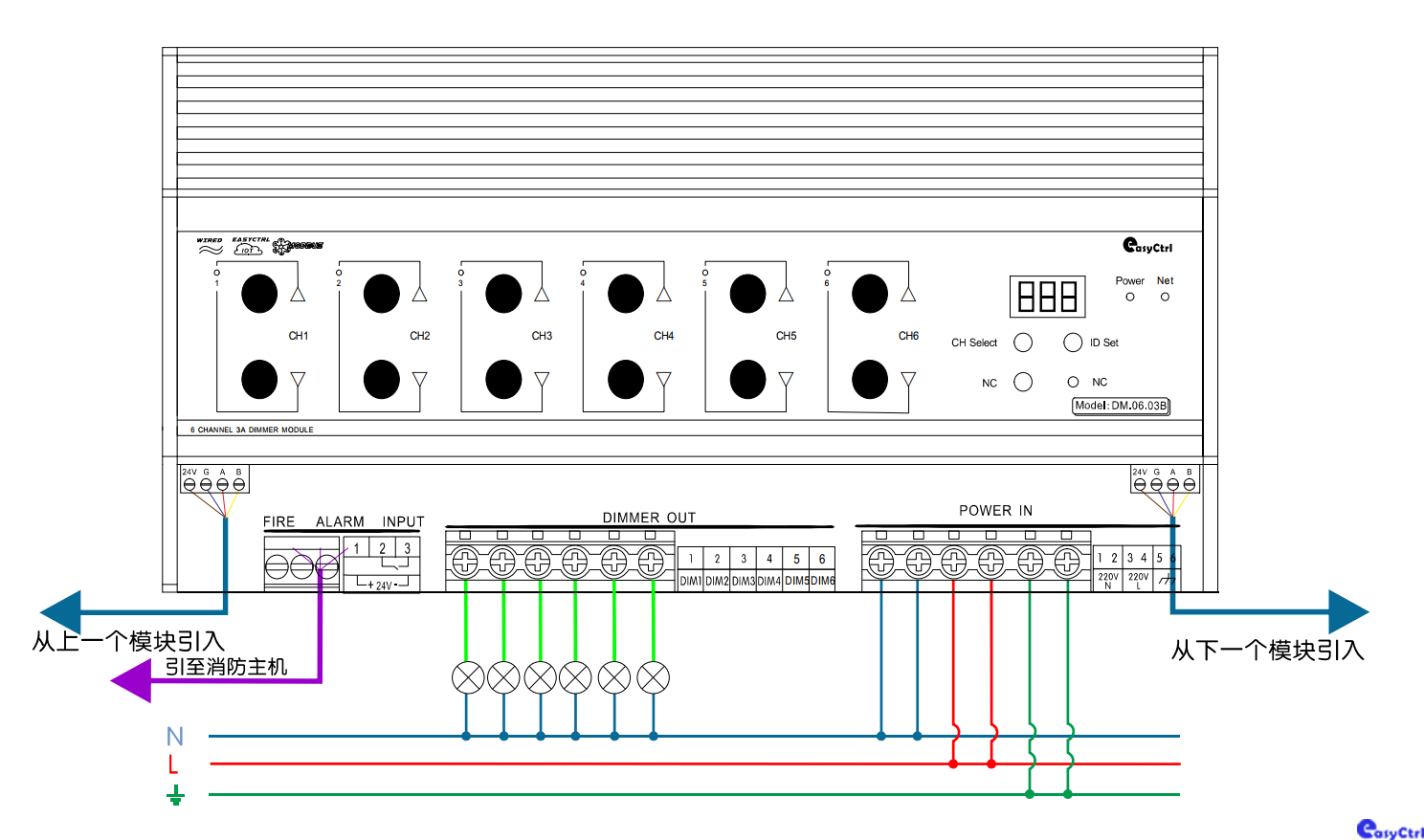

產品尺寸圖系統接線圖

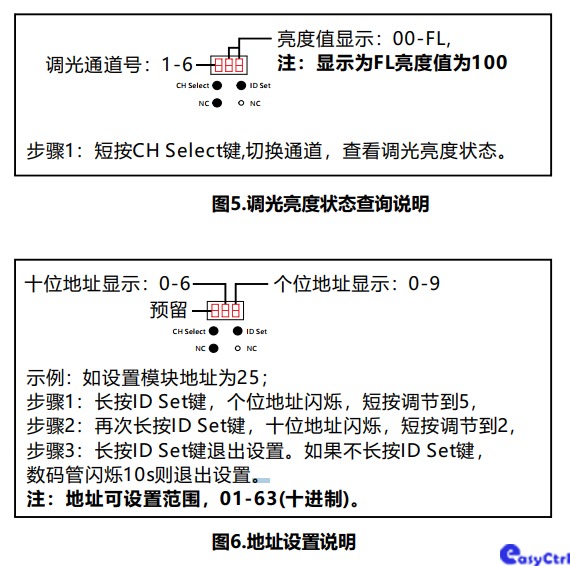

模塊地址設置圖 廣州翊創智能科技有限公司
