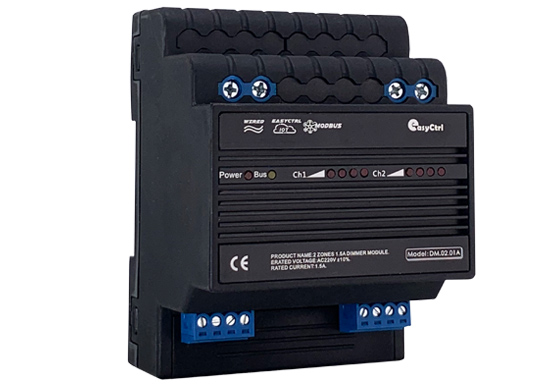

2 CHANNEL 1.5A DIMMING MODLE
2路1.5A后切CMOS智能調光模塊DM.02.01A
PERFORMANCE CHARACTERISTICS 性能特點■ 35mm導軌安裝,占4個P位
■ 采用雙CMOS管后切正弦波調光,提供2路1.5A后沿調光;
■ 每路回路可獨立控制330W調光燈具,可合并為1路3A/660w;
■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態);
■ 具備多回路順序延時啟動功能,避免同時啟動造成對電網的沖擊;
■ 每路回路設有低限幅、高限幅、大限幅,以適應不同的負載類型;
■ 提供兩組干節點按鍵接口,方便本地控制;
■ 具有多重溫度保護,超溫自動調低亮度、關閉輸出,帶有短路保護功能;
■ 執行場景命令后立即向監控中心返回各回路的實際調光狀態;
■ 自帶回路狀態指示燈,調光狀態一目了然;
■ 支持在線刷新程序,帶YC-BUS總線斷網故障報警;
■ 支持開放式RS485/YC-BUS總線通信;
PRODUCT FUNCTION 功能作用系統調光執行單元,一般安裝在配電箱內,用于控制鹵素?zé)簟谉霟簦展鉄簦琇ED燈的明暗調節,開關功能;
TECHNICAL PARAMETERS 技術參數■ 電源輸入:AC110-AC220V±10%;
■ 功 耗:≤0.4W;
■ 輸出回路:2路前沿CMOS可控硅調光;
■ 負載電壓:AC220V ±10%;
■ 額定電流:1.5A/330W(單路);
■ 負載類型:鹵素?zé)簟谉霟簦展鉄簦琇ED燈(支持前/后沿相驅動);
■ 外置接口:2×旋鈕接口,2×開關接口,2×3位鳳凰端子;
■ 運行溫度/濕度:0℃~45℃ / 20%~93% RH;
■ 儲存溫度/濕度:-40℃~+55℃ / 10%~93%RH;
■ 外型尺寸(長×寬×高):72mm×102mm×68mm;
■ 外殼材質:塑料外殼/通用型阻燃PP;
■ 產品凈重:≤268g/pcs;

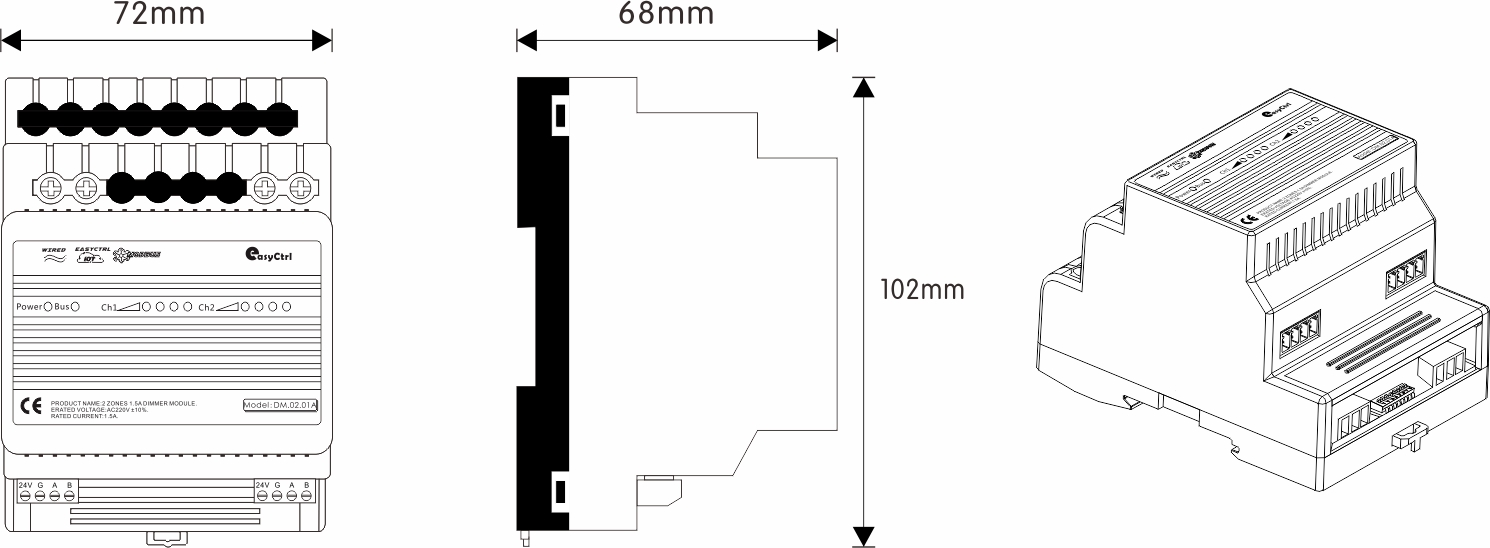

PRODUCT SIZE 尺寸圖

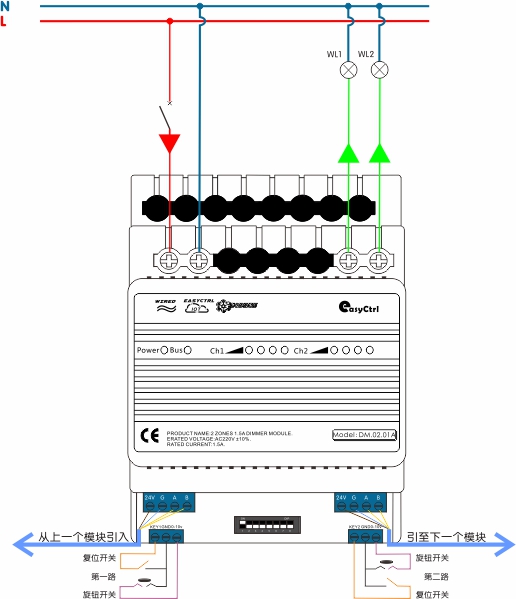

WIRING DIAGRAM 接線原理圖
