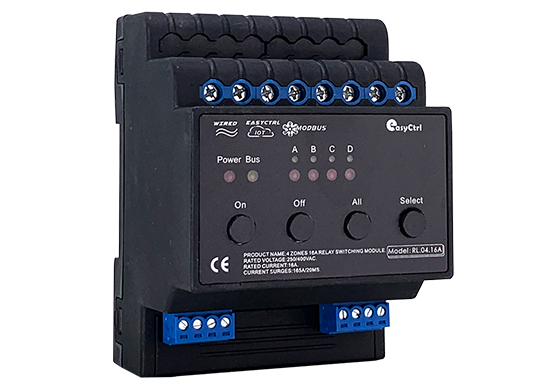

4路16A繼電器智能開關模塊
DL.04.16A
產品描述:
系統開關執行單元,一般安裝在配電箱內,導軌式安裝,占4個模數位,提供4路16A繼電器開關,每回路可獨立控制3520W燈具的開關,可控制燈光的開關,設備直流或交流電的通斷,無源干節點的通斷,強電或弱電窗簾的開合,水機空調的冷熱閥門,高/中/低風速的切換等,支持YC-BUS總線/RS485控制;
功能特性:
■ 標準35mm導軌安裝,占4個模數位
■ 采用泰科雙觸點繼電器,提供8路16A繼電器開關
■ 每個回路可獨立控制3520W設備開關
■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態)
■ 具備多回路順序延時啟動功能,避免同時啟動造成對電網的沖擊
■ 設置兩組互鎖模式,可控制四臺窗簾
■ 設置一組互鎖模式,可控制兩臺中央空調的低、中與高速檔位
■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態
■ 自帶手動按鍵,回路和運行狀態指示燈,方便本地調試
■ 自帶消防接口1個無源常開和1個有源24V
■ 支持在線刷新程序,Bus總線燈帶斷網故障報警功能
■ 支持開放式 RS485/YC-BUS總線通信
技術參數:基本參數 |
工作電壓 | 24VDC±10% |
最大功耗 | ≤1.3W |
額定電壓 | 250/400VAC |
輸出回路 | 4路繼電器 |
繼電器 | 泰科雙觸點繼電器 |
額定電流 | 16A(單路), 抗浪涌電流能力165A/20ms(單路) |
開關次數 | 空載:500,0000次,負載:300,0000次 |
防護 | 每個回路連接斷路 |
外部環境 |
工作溫度 | -5?C~45?C |
工作相對濕度 | ≤90% |
儲存溫度 | -20℃~60℃ |
儲存相對濕度 | ≤93% |
產品規格 |
外型尺寸(長*寬*高) | 72 mm*102 mm*72 mm |
產品凈重 | ≤316 g/pcs |
外殼材料 | 阻燃PP |
安裝方式 | 標準35mm導軌安裝 |
防護級別 | IP20 |

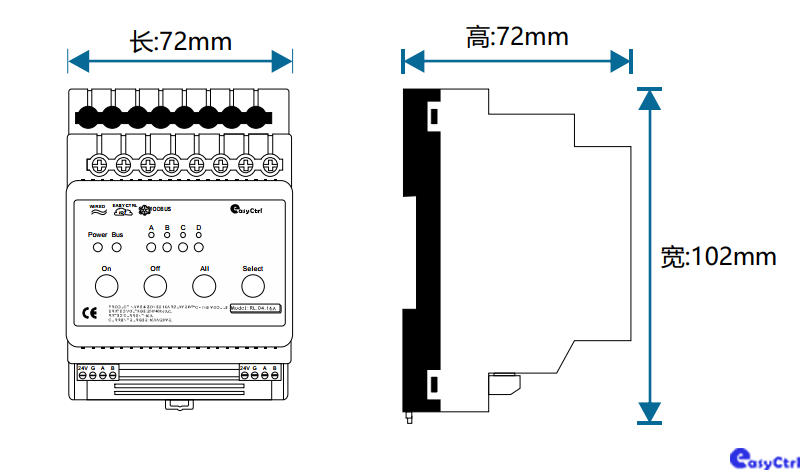

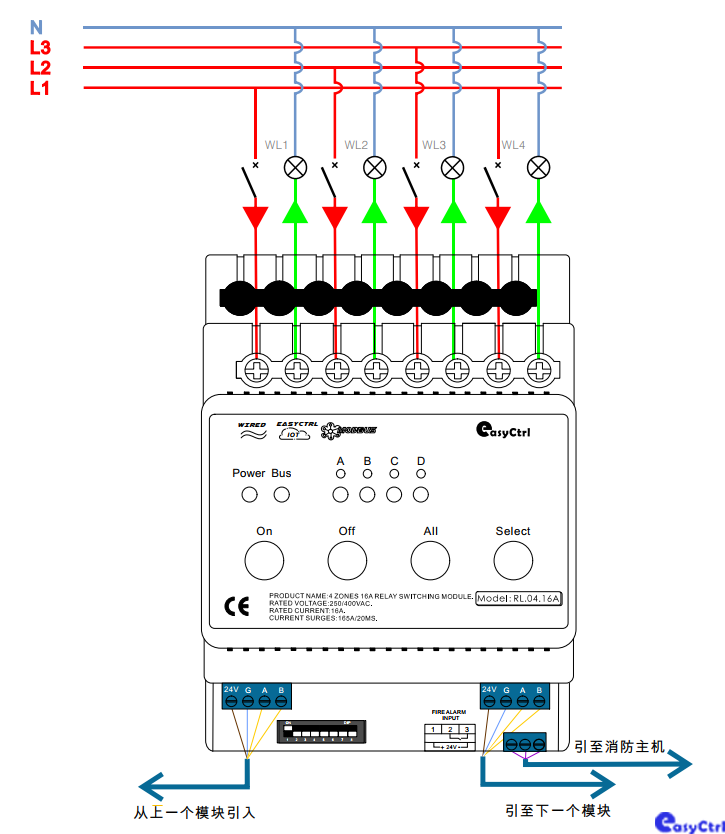

產品尺寸圖產品接線圖
