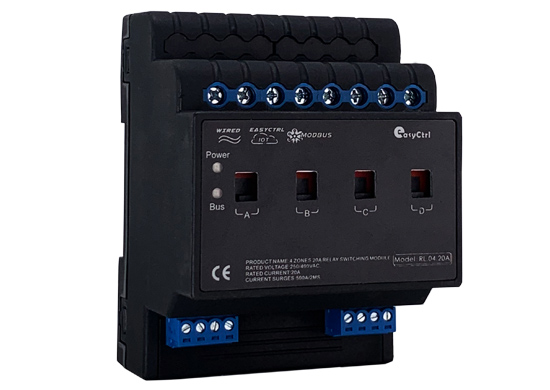

4 CHANNEL 20A RELAY SWITCH MODULE
4路20A智能開關模塊
RL.04.20A
PERFORMANCE CHARACTERISTICS 性能特點 ■ 35mm導軌安裝,占4個P位
■ 采用宏發單觸點繼電器,提供4路20A繼電器開關;
■ 每路回路可獨立控制4400W設備開關;
■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態);
■ 具備多回路順序延時啟動功能,避免同時啟動造成對電網的沖擊;
■ 設置兩組互鎖模式,可控制兩臺窗簾;
■ 設置三組互鎖模式,可控制一臺中央空調的低、中與高速檔位;
■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態;
■ 具有本機及遠程編程與測試功能;
■ 自帶機械強切開關功能,在系統死機或斷電的時候,也可開關繼電器;
■ 支持在線刷新程序,帶YC-BUS總線斷網故障報警;
■ 支持開放式RS485/YC-BUS總線通信;
PRODUCT FUNCTION 功能作用
系統開關執行單元,一般安裝在配電箱內,導軌式安裝,占4個模數位,提供4路20A繼電器開關,采用磁保持繼電器,自帶機械強切開關功能,在系統死機或斷電的時候,也可開關繼電器,每回路可獨立控制4400W燈具的開關總,可控制燈光的開關,設備直流或交流電的通斷,無源干節點的通斷,強電或弱電窗簾的開合,支持YC-BUS總線/RS485控制;
TECHNICAL PARAMETERS 技術參數
■ 工作電壓:24VDC±10%;
■ 瞬間啟動功耗:3.2W;
■ 空載功耗:0.4W;
■ 輸出回路:4路繼電器;
■ 額定電壓:400VAC;
■ 額定電流:20A(單路),抗浪涌電流能力500A/2ms(單路);
■ 空載開關次數:100,0000次;
■ 負載開關次數:3,0000次;
■ 負載接口:繼電器輸入輸出端,線徑 2.5-4mm2
■ 總線接口:2×YC-BUS,4位鳳凰插拔端子,線徑0.6-08mm;
■ 消防接口:1個無源常開和1個有源24V,3位鳳凰插拔端子,線徑0.6-08mm;
■ 地址設置:1×地址撥碼盤,可設置地址1-63;
■ 顯示界面:4×手動強切開關、2×LED指示燈;
■ 運行溫度/濕度:0℃~45℃ / 20%~93% RH;
■ 儲存溫度/濕度:-40℃~+55℃ / 10%~93%RH;
■ 外觀尺寸(長×寬×高):72mm×102mm×68mm;
■ 外殼材質:塑料外殼/通用型阻燃PP;
■ 產品凈重:≤282g/pcs;

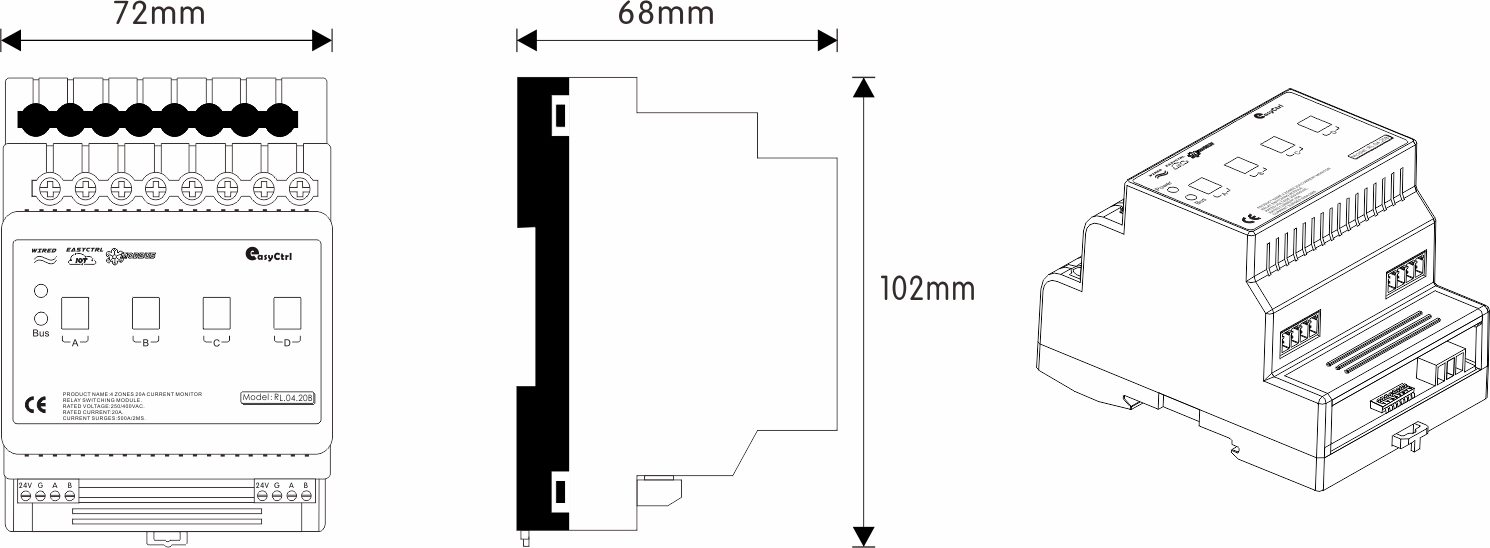

PRODUCT SIZE 尺寸圖

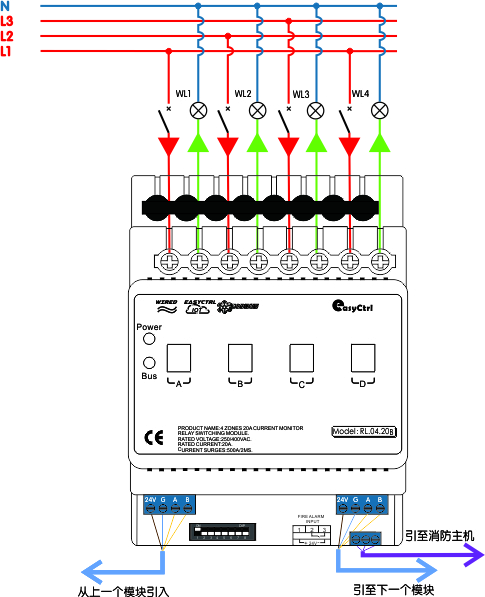

WIRING DIAGRAM 接線原理圖
