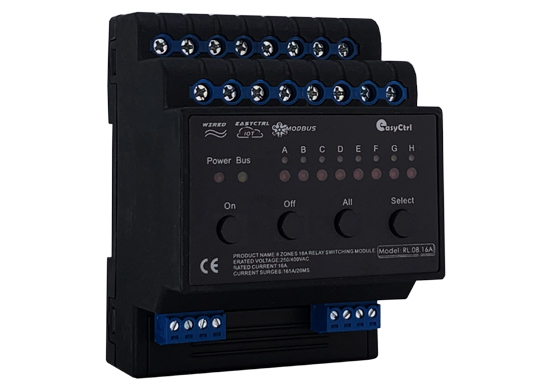

8路16A智能照明控制模塊

8 CHANNEL 16A
RELAY SWITCH MODULE
8路16A智能照明控制模塊
RL.08.16A

同類產品：
4路16A智能照明控制模塊
12路16A智能照明控制模塊
16路16A智能照明控制模塊

PERFORMANCE CHARACTERISTICS 性能特點

■ 35mm導軌安裝，占4個P位

■ 采用泰科雙觸點繼電器，提供8路16A繼電器開關

■ 每個回路可獨立控制3520W設備開關

■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態)

■ 具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊

■ 設置兩組互鎖模式，可控制四臺窗簾

■ 設置三組互鎖模式，可控制兩臺中央空調的低、中與高速檔位

■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態

■ 自帶手動按鍵，回路狀態指示燈，方便本地調試

■ 自帶消防接口1個無源常開和1個有源24V

■ 支持在線刷新程序，帶YC-BUS總線斷網故障報警

■ 支持開放式RS485/YC-BUS總線通信

PRODUCT FUNCTION 功能作用

系統開關執行單元，一般安裝在配電箱內，可控制燈光的開關，設備直流或交流電的通斷，無源干接點的通斷，強電或弱電窗簾的開合，水機空調的冷熱閥門，高/中/低風速的切換等；

TECHNICAL PARAMETERS 技術參數

■ 工作電壓：24VDC±10%

■ 功耗：≤2.2W；

■ 輸出回路：8路繼電器；

■ 額定電流：16A（單路），抗浪涌電流能力165A/20ms（單路）；

■ 開關次數：空載：500,0000次，負載：300,0000次；

■ 負載接口：繼電器輸入輸出端，線徑 2.5-4mm2

■ 消防接口：1個無源常開和1個有源24V，3位鳳凰插拔端子；

■ 運行溫度/濕度：0℃～45℃ / 20%～93% RH；

■ 儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；

■ 外型尺寸（長×寬×高）：72mm×102mm×72mm；
■ 外殼材質：塑料外殼/通用型阻燃PP;

■ 產品凈重：≤316g/pcs；

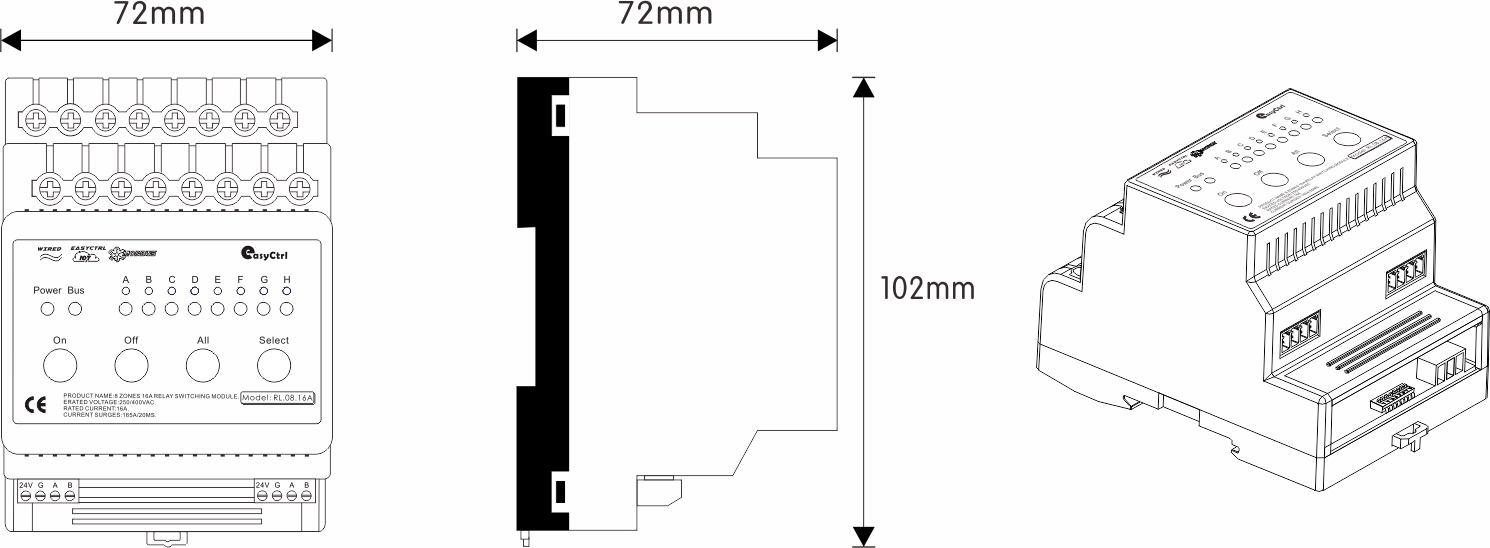

PRODUCT SIZE 尺寸圖

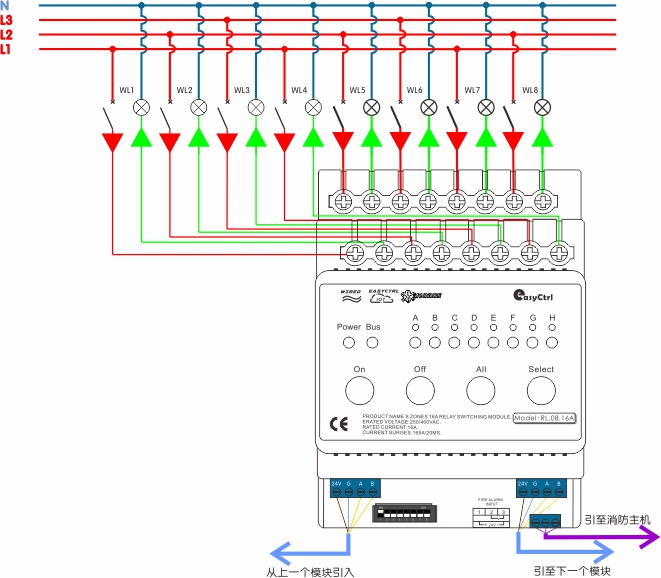

WIRING DIAGRAM 接線原理圖
