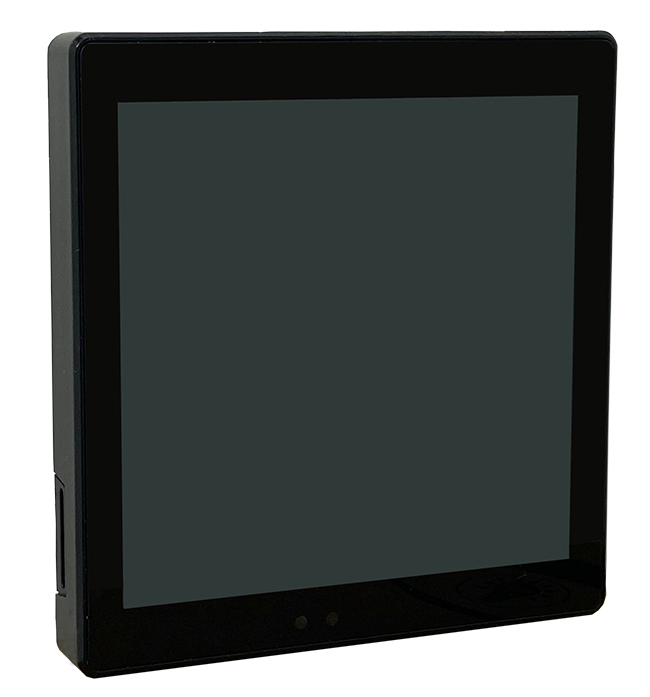

86 type 6 key smart panel
4寸智能觸摸屏
TP.40A
PERFORMANCE CHARACTERISTICS 性能特點■ 86底盒安裝;
■ 電容觸摸按鍵,符合智能手機操作習慣;
■ 定時器觸發的時候自動彈出提示;
■ 待機保護,無操作的時候自動返回待機頁面;
■ 全屏鋼化玻璃面板,高雅而又大氣, 外殼材質可按客戶定制;
■ 4寸TFT 6,5000色真彩色工業級屏幕,480×480高分辨率;
■ 可觸發短按、短按松開按鍵方式,控制燈光,窗簾場景功能等,支持雙向通信;
■ 采用ARM處理芯片,支持多任務進程,功能強大;
■ 操作界面可編輯,圖形界面支持圖片、圖形、文字、3D按鍵;
■ 提供開放式界面編輯平臺;
■ 支持開放式RS485/YC-BUS總線通信;

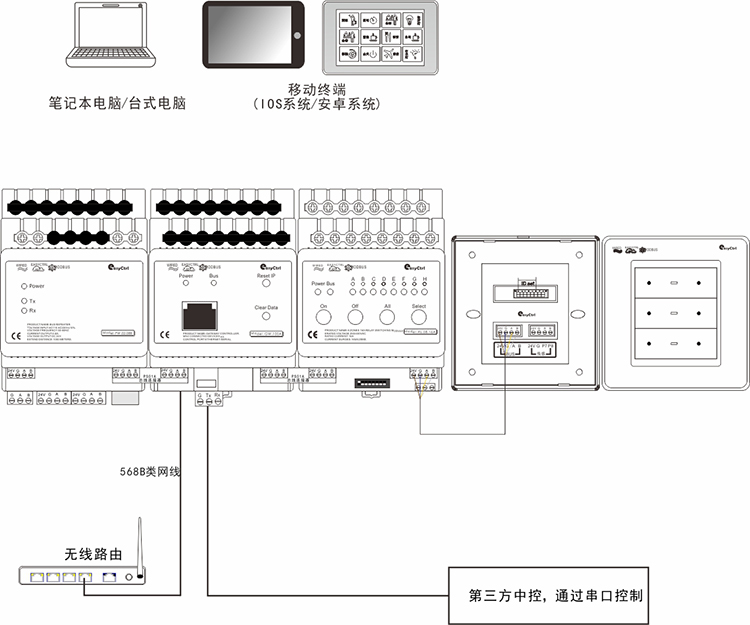

PRODUCT FUNCTION 功能作用系統控制單元,一般安裝在本地或控制室,實現燈光開關、調光,窗簾開合,場景,空調和音樂等設備的單控或場景控制;
TECHNICAL PARAMETERS 技術參數■ 工作電壓:24VDC±10%;
■ 功 耗:≤2.1W;
■ 靜態功耗:≤1.6W;
■ 通信接口: 1×RS485/rs232/YC-BUS 3位鳳凰端子
■ 屏幕尺寸:4寸;
■ 屏幕參數:電容觸摸,色彩:65535級;
■ 屏幕分辨率:480×480 dip;
■ 外框顏色:白色/黑色鋼化玻璃;
■ 運行溫度/濕度:0℃~45℃ / 20%~93% RH;
■ 儲存溫度/濕度:-40℃~+55℃ / 10%~93%RH;
■ 外型尺寸(長×寬×高):86 mm×86 mm×39mm
■ 產品凈重:≤148g/pcs;

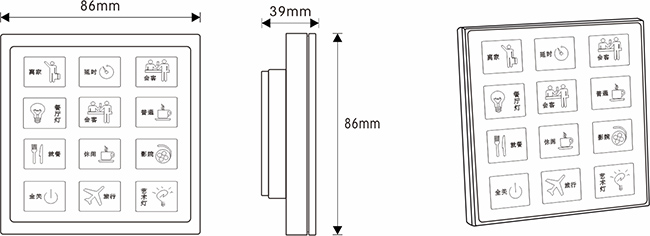

PRODUCT SIZE 尺寸圖

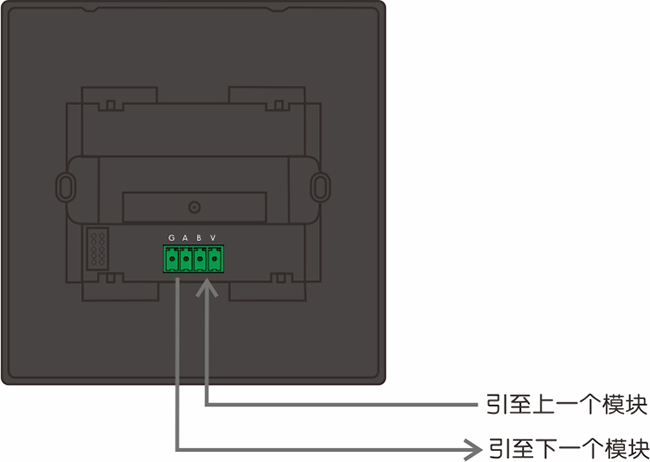

WIRING DIAGRAM 接線原理圖 廣州翊創智能科技有限公司
