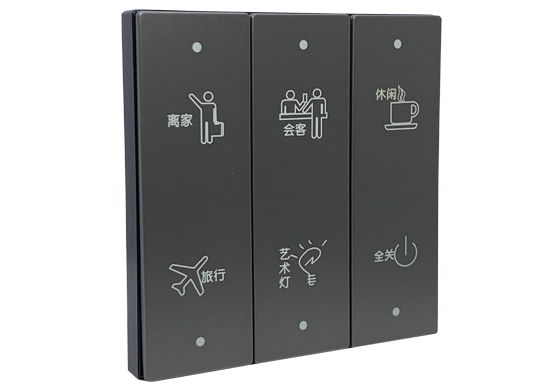

86 TPE 6 KEY SMART PANEL
6鍵智能面板
KP.06C
PERFORMANCE CHARACTERISTICS 性能特點■ 提供1/2/3/4/6個可編程按鍵,圖標標示可雕刻或是絲印;
■ 可觸發短按、短按松開、長按和長按松開按鍵方式控制燈光,窗簾,場景功能等;
■ 提供兩路遠距離干節點感應器輸入端口,自帶24V供電;
■ 傳感接口為光耦隔離,高壓過流保護,具有強抗干擾性和可靠性;
■ 86盒式安裝,支持多個面板無縫級聯;
■ 帶接近感應功能,睡眠模式下不會被按鍵背景燈干擾;
■ 各個按鍵帶底色LED和激活色LED,顏色可定制;
■ 支持在線刷新程序,在線led燈斷網故障報警;
■ 支持開放式RS485/YC-BUS總線通信;
PRODUCT FUNCTION 功能作用 系統的控制單元,一般安裝在本地,實現燈光開關、調光,窗簾開合,音樂等設備的單控或場景控制;
TECHNICAL PARAMETERS 技術參數■ 工作電壓:24VDC±10%;
■ 功 耗:≤0.5W;
■ 靜態功耗:≤0.3W;
■ LED指示燈:6按鍵激活橙色LED燈、白色LED背光燈;
■ 按鍵類別:復位輕觸式;
■ 傳感接口:2個干接點 開關量信號;
■ 總線接口:1×YC-BUS;
■ 地址設置:1 × 地址撥碼盤,可設置地址1-63;
■ 工作溫度/濕度:-0 — 45℃/20% — 93%RH;
■ 存儲溫度/濕度:-40℃ — 55℃/10% — 93%RH;
■ 外型尺寸(長×寬×高):86mm×90mm×22mm;
■ 產品凈重:≤126g/PCS;

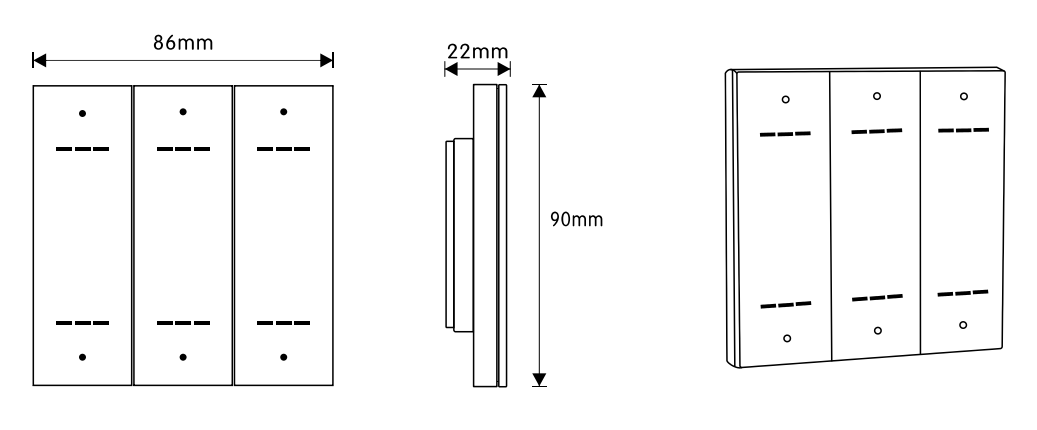

PRODUCT SIZE 尺寸圖
WIRING DIAGRAM 接線原理圖
