生產車間智慧照明系統控制案例分享
項目名稱:XXX大型生產車間智慧照明
控制設備:走廊燈、大廳燈、客梯燈、機房燈等
控制方式:4寸觸摸屏本地控制,定時控制
控制分析:生產大樓一共有30層,生產車間有25層,每層裝配一個照明控制配電箱,根據燈的回路以及區域的多少,配置相應的控制設備;
功能說明:
1、10寸屏作為每層樓的車間整體控制,可單獨控制每個回路燈光開關,可通過場景控制整個車間燈的開關;
2、4寸屏作為分區控制,每個區域的燈配置一個屏,獨立控制;

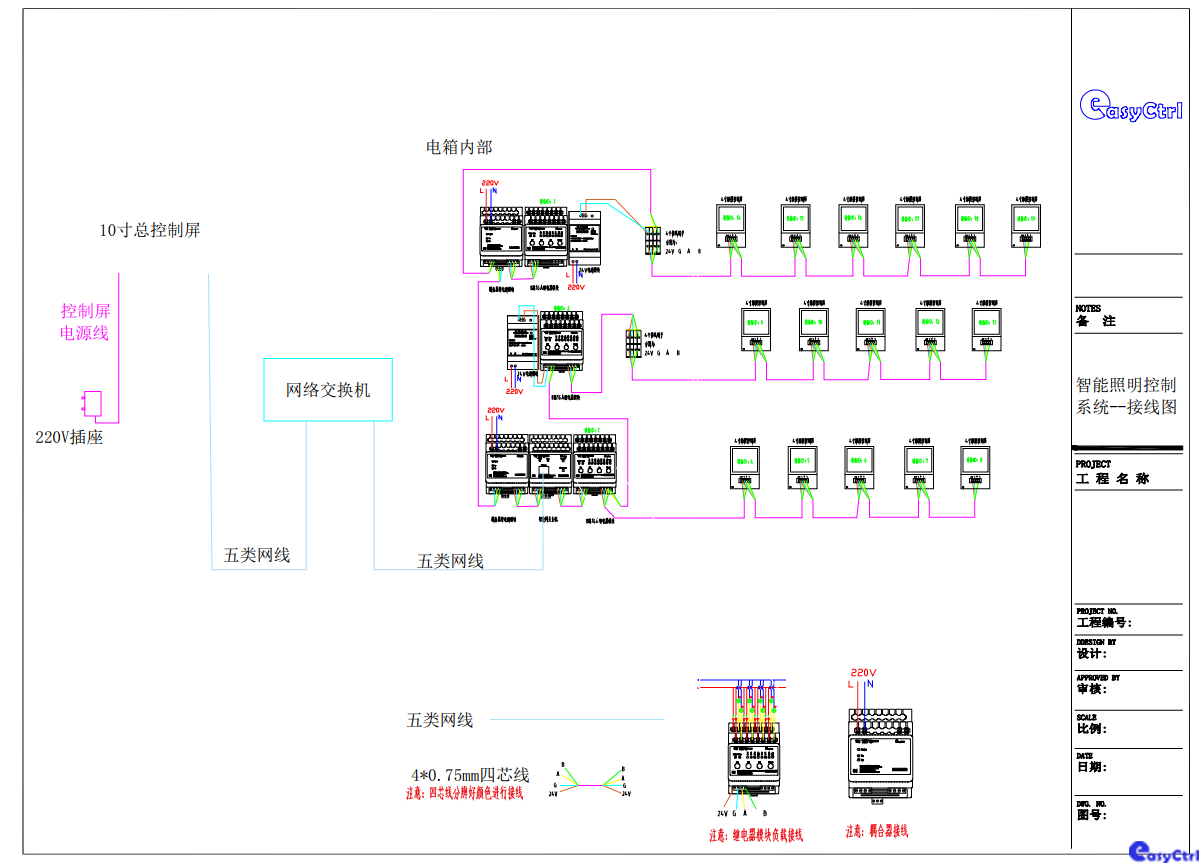

照明系統控制圖

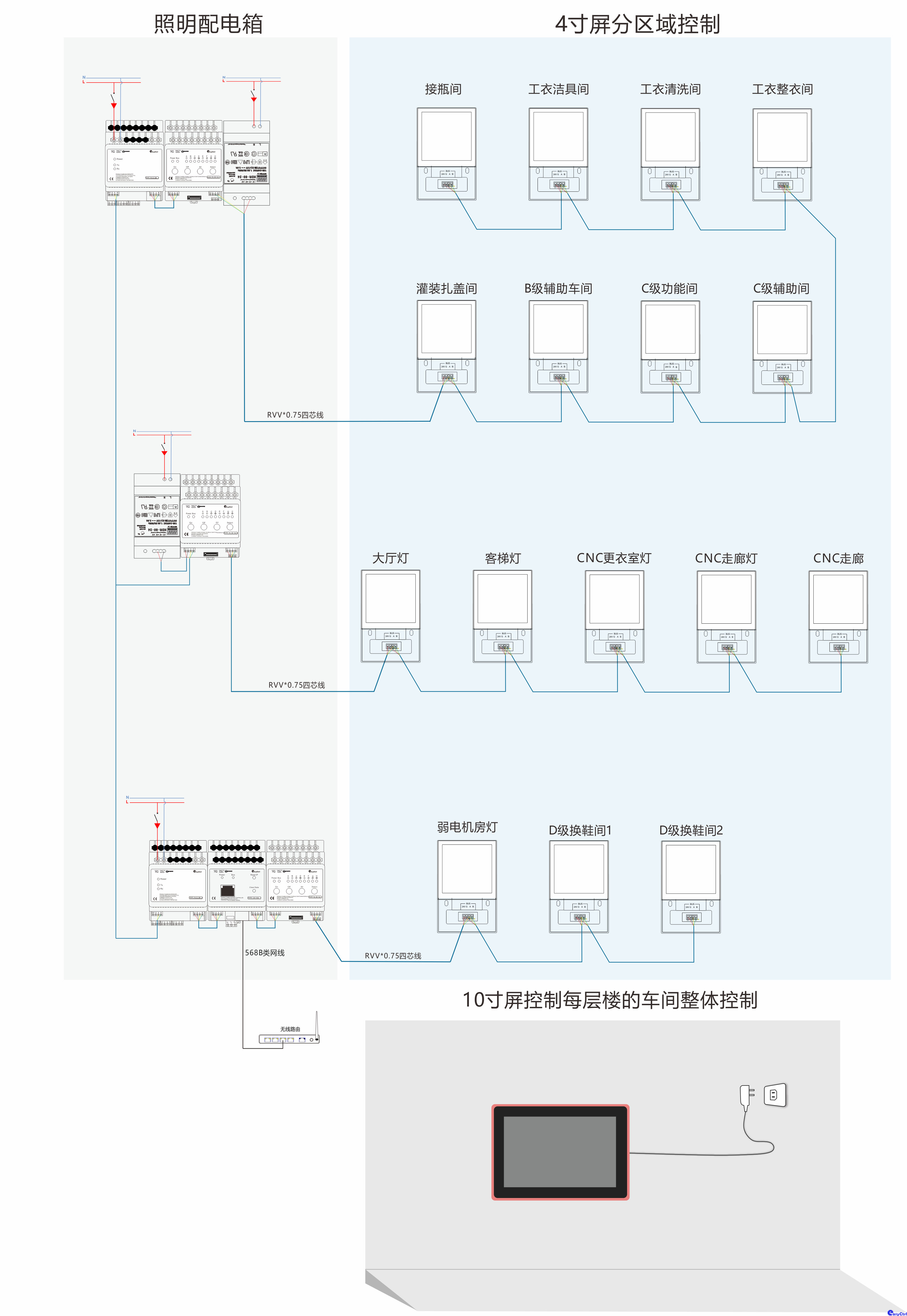

照明系統設計圖
系統分析●根據系統圖可劃分為三部分,照明配電箱、4寸屏分區控制、10寸屏整體控制
●4寸屏通過四芯護套線接入照明配電箱,給4寸屏提供供電與信號,4寸屏以串聯的方式連接;
●10寸屏通過插座220V供電,連接與系統同一個網絡,從而可遠程無線控制;

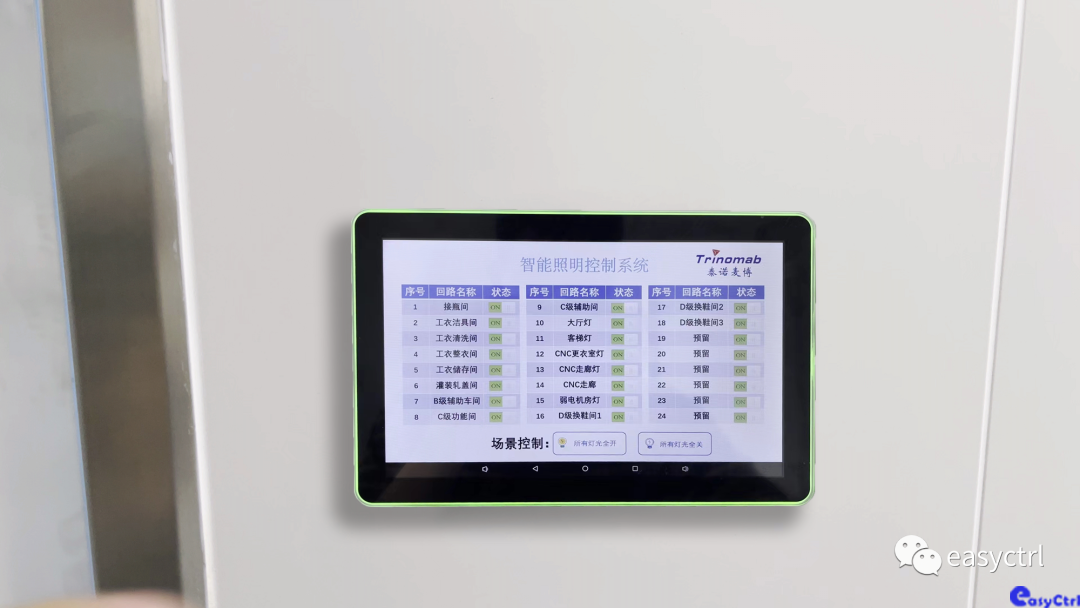

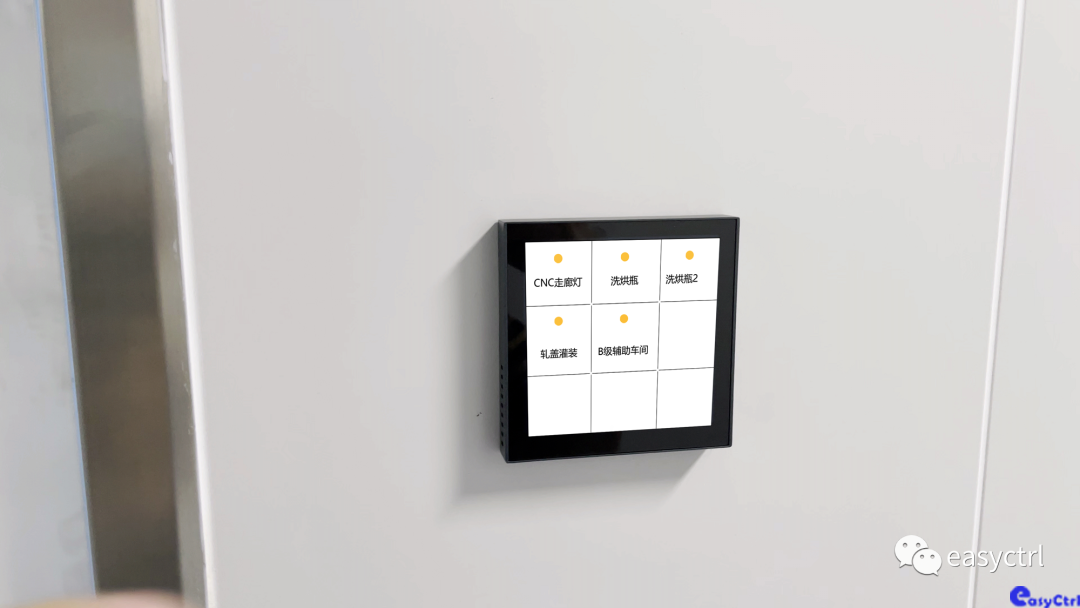

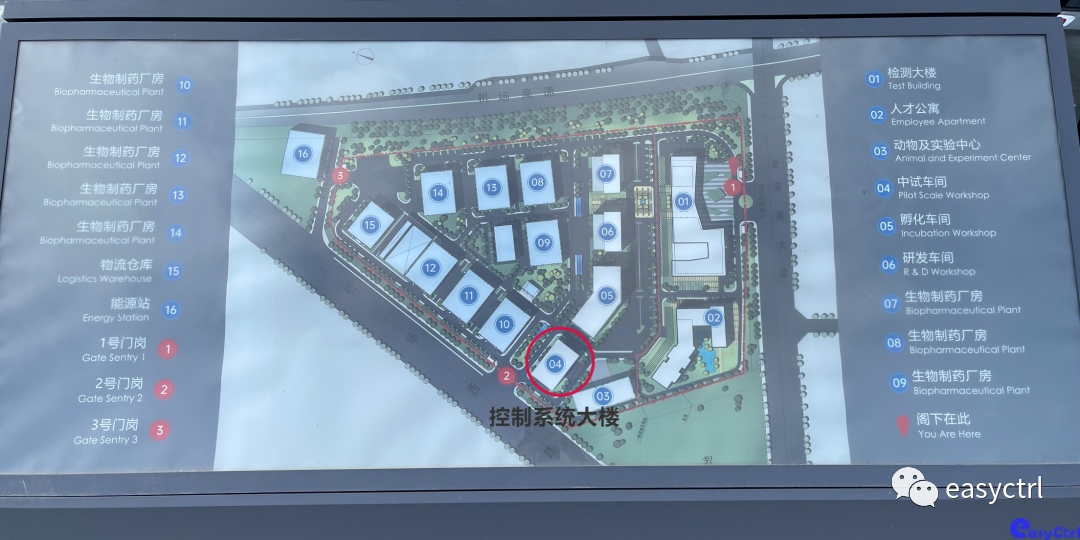

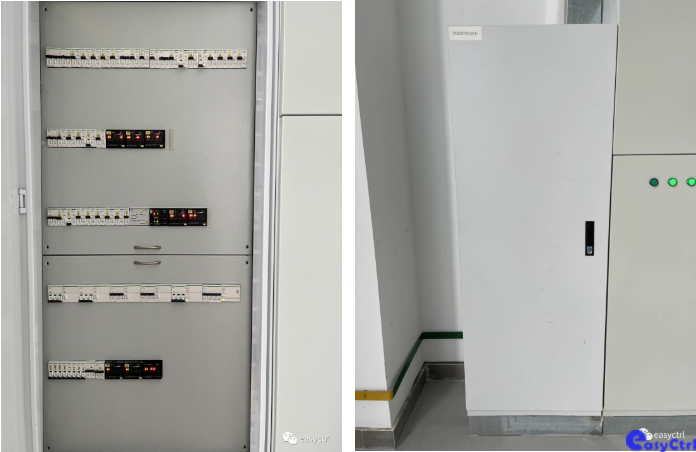

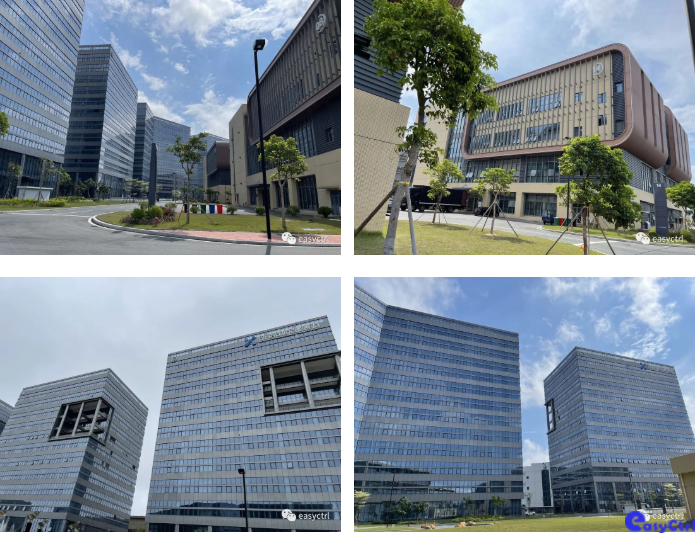

照明系統所在大樓4寸屏86底盒安裝10寸屏壁掛式安裝電箱實拍照環境實拍照
現場實拍控制效果演示
1、生產大樓環境實拍視頻
2、4寸屏控制走廊燈視頻
3、10寸屏控制車間燈整體開關
