需求分析01

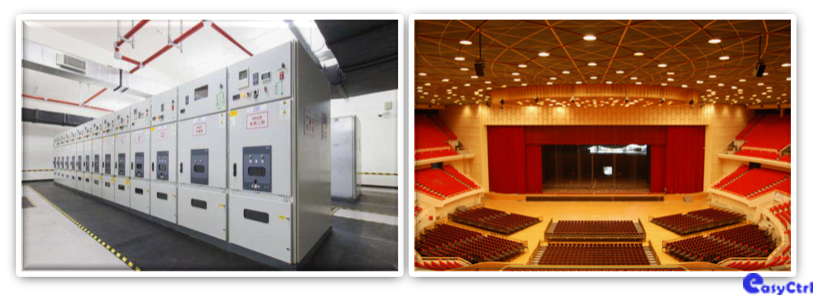

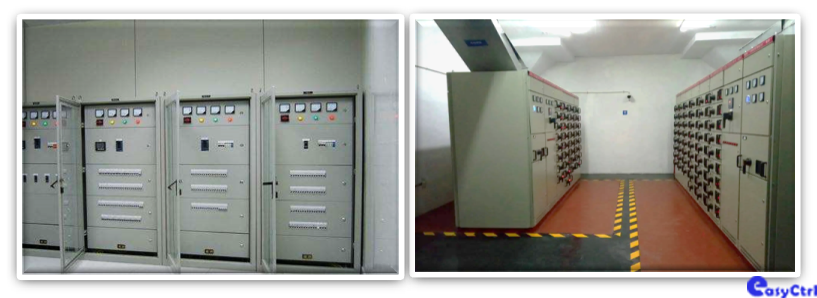

傳統體育館的照明電箱無法遠程控制

●  無法遠程控制

照明配電箱安裝在機房，需要手動打開電箱進行控制

●  無法查看燈的實時狀態

控制的時候，在機房無法看到燈的實時狀態

需求分析01

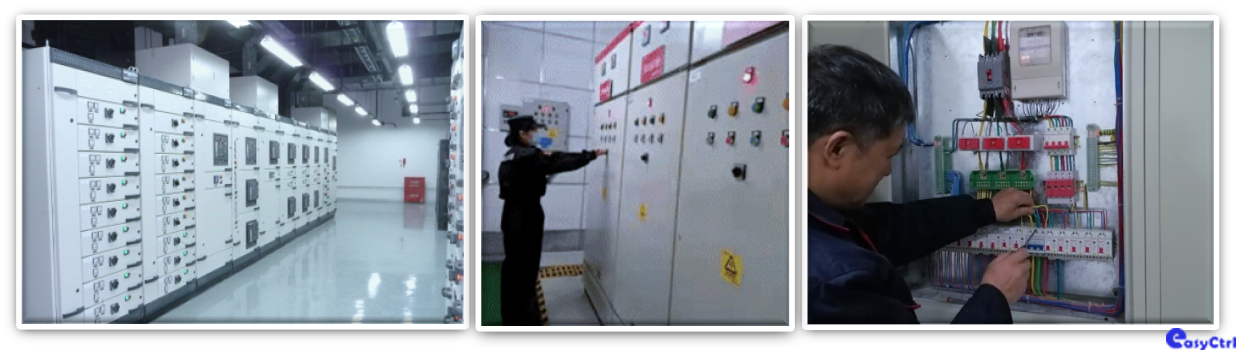

體育館人員管理費用高、成本高

●  維護成本高、管理效率低

傳統的人工控制和故障維護、傳統的純現場技術服務方式，維護成本高、故障發現率低、管理效率跟不上。

系統介紹02

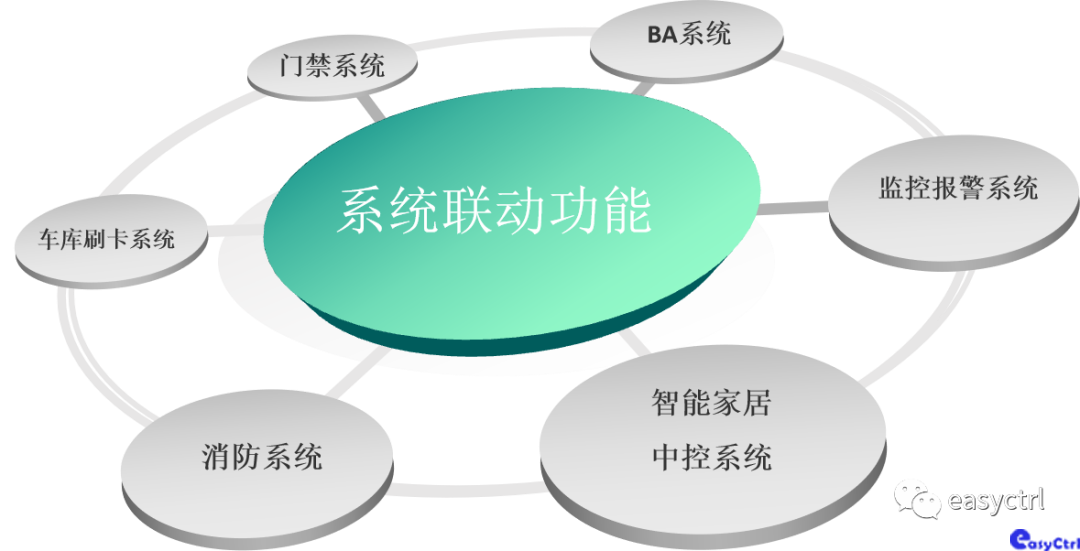

系統概述

● 支持ModBus標準協議

● 可接入RS485/232接口的智能設備，對接第三方中控

● 采用自主研發的YC-BUS總線控制協議，針對體育館燈光照明的專業控制協議

系統介紹02

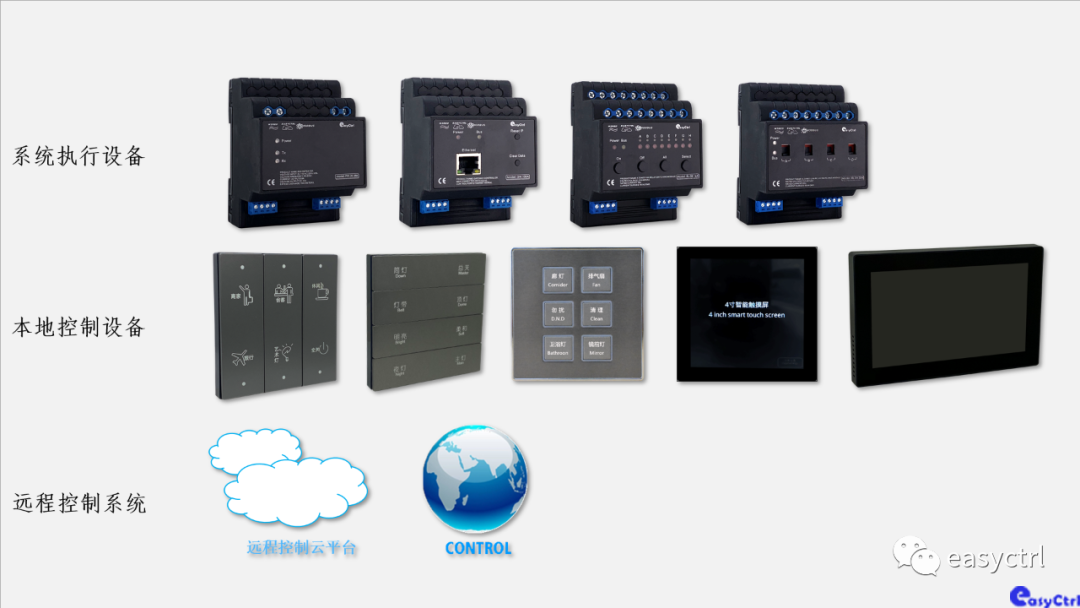

體育館照明管理系統組成

● 系統設備

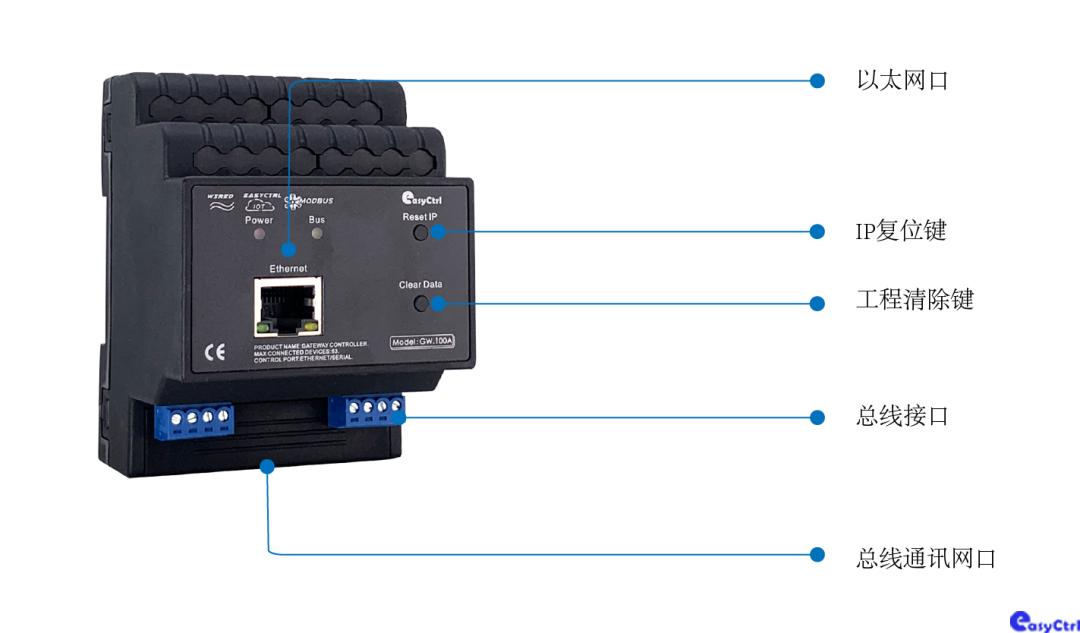

體育館照明管理系統設備由網關主機、電源模塊、開關模塊、面板、控制軟件組成

● 系統構成

系統由多個系統設備通過總線接口連接在一起，由電源模塊供電，網關主機信號輸出到每個設備。

照明控制系統  = 電源 + 主機 +繼電器+（ 按鍵面板 + 觸摸屏+ 遠程控制軟件）

注：“（）”括號內代表可根據實際需求配置相應的系統設備

系統介紹02

系統功能

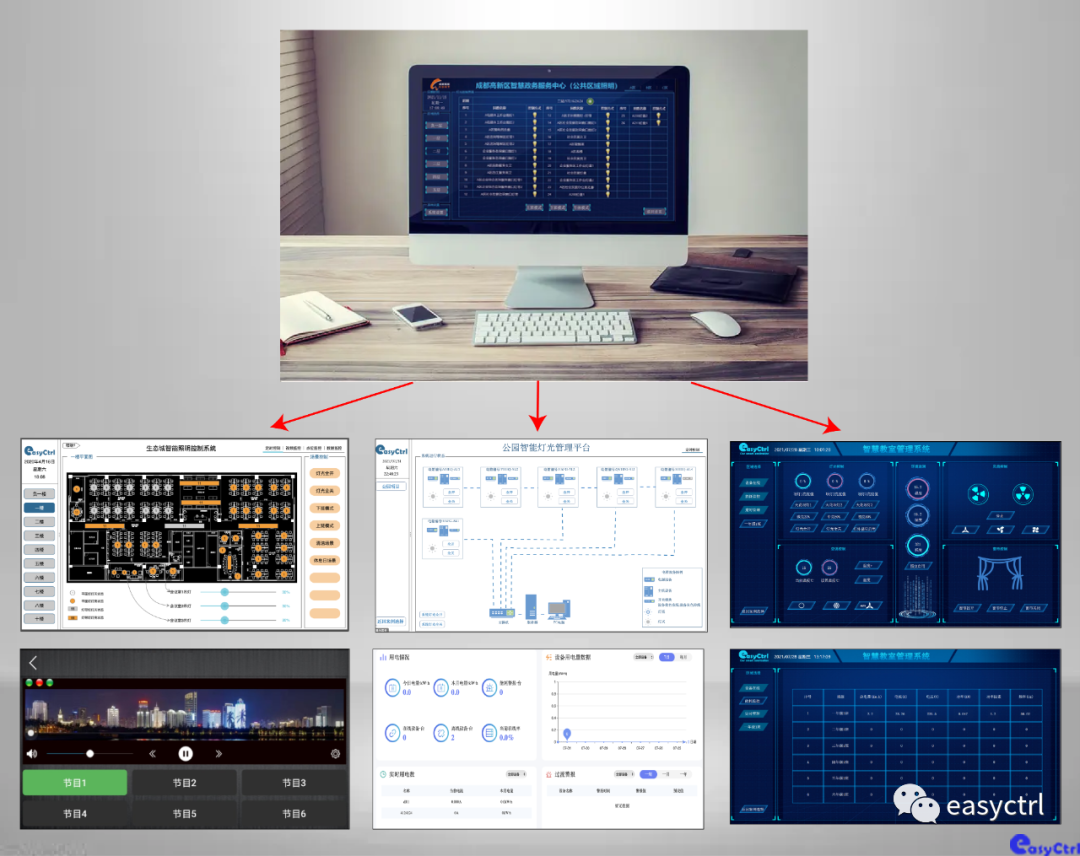

●遠程控制
通過為體育館定制的電腦管理系統監控軟件，按照體育館風格制作一個簡潔清晰、操作方便、友好的圖形化界面，使非專業人員也可正常使用。

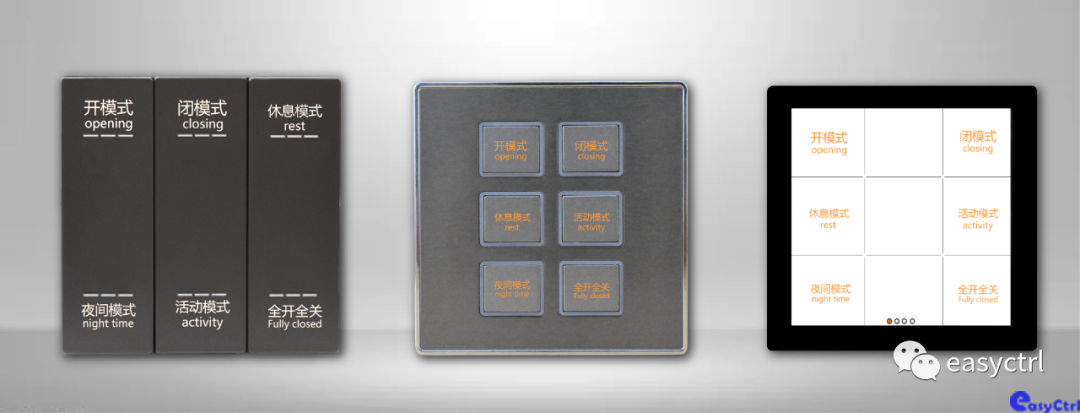

●場景控制
在公共區域通過場景控制，面板按照設定好的場景進行控制，可以定義任意組合的燈開關，比如設定按鍵1為一鍵全開全關，按下即可執行。

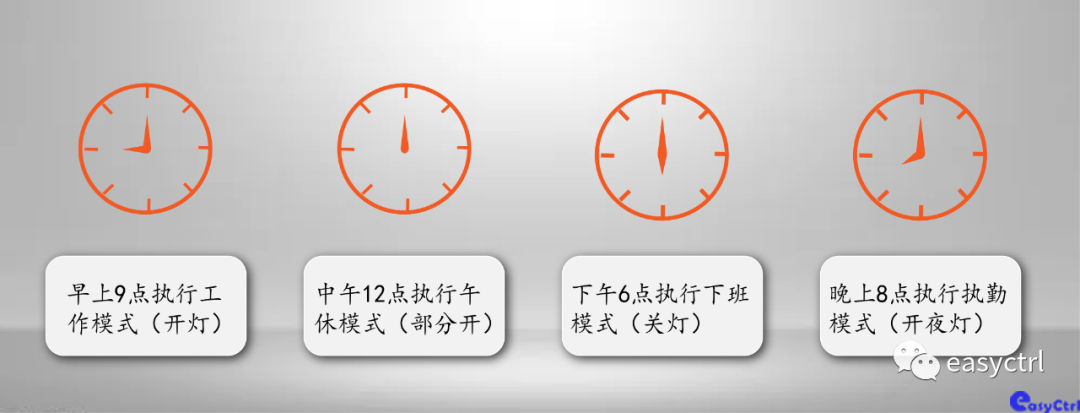

●定時控制
在公共區域可以通過時間控制，按照正常的工作時間來設定固定燈的開關時間，使燈能夠定時開關。

解決方案03

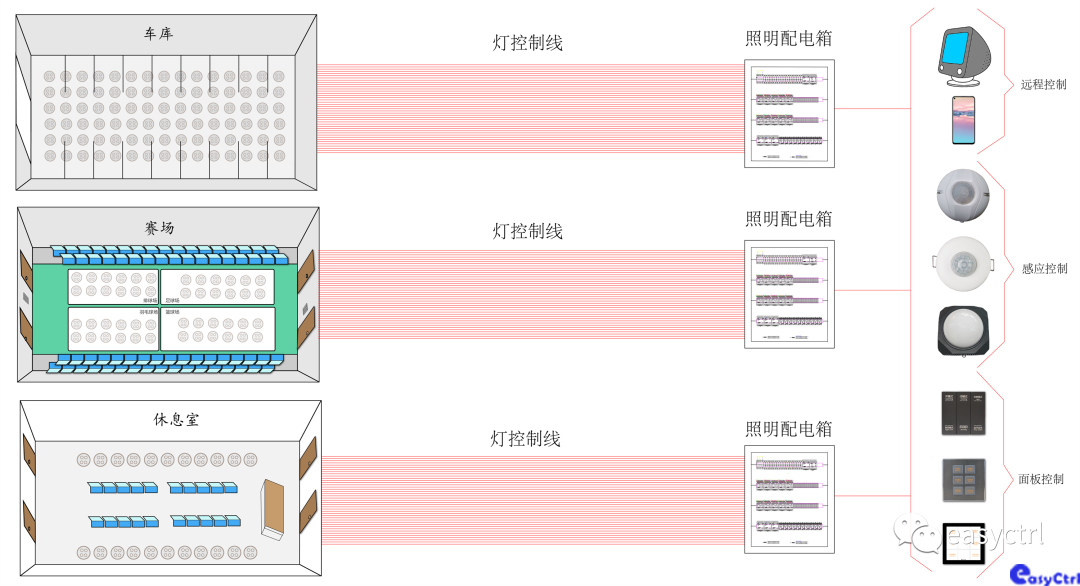

布線分析與解決

●布線分析，體育館大致劃分為主賽場、觀眾席、公共通道、休息室、停車場，在傳統的體育館照明回路是從斷路器接到開關再到燈具上的，而斷路器在每個區域裝配電箱內控制。

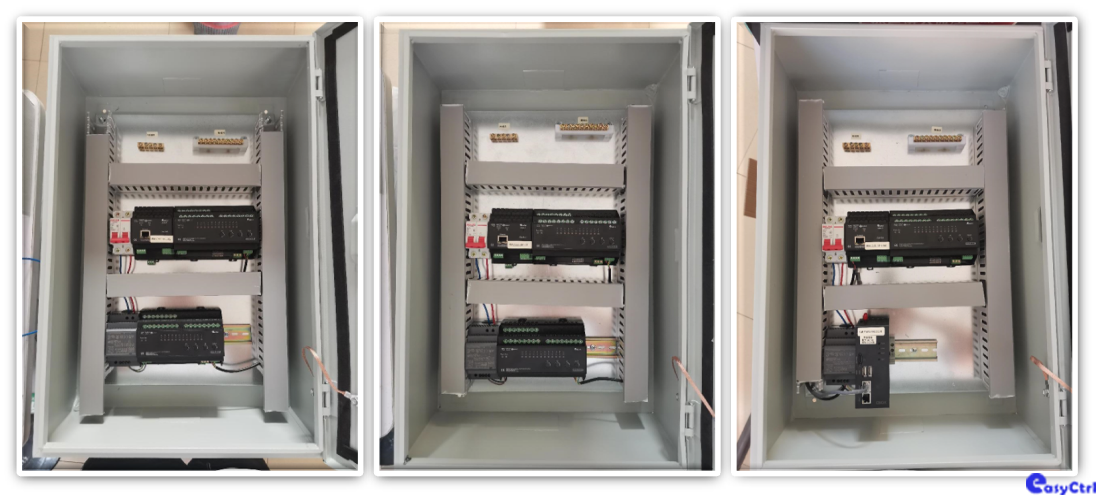

●布線解決，智能照明控制系統的輸出繼電器、調光器和斷路器一起安裝在配電箱內，可以在原有的布線基礎上，把斷路器上的燈控制線移動到在體育場館的各個區域照明配電箱內，采用四芯護套線將多個配電箱連接起來，再接至現場控制面板，再連接到控制室，在控制室內就可以用面板來控制整個體育場館的照明了。通過這種方式，可以節省大量人力物力。

解決方案03

分區域控制說明

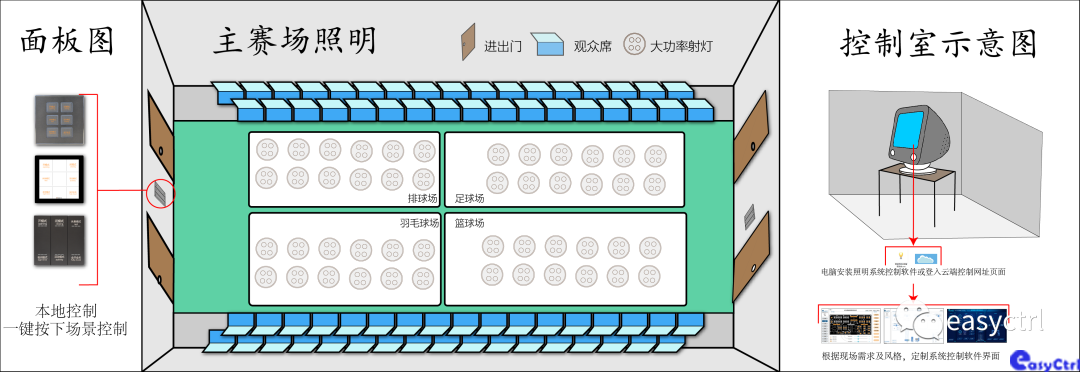

●主賽場

在控制室進出大門安裝按鍵面板，控制室內安裝照明系統控制軟件，集中到電腦進行遠程控制。通過網絡信號進行遠程控制，方便且容易管理；通過按鍵面板控制，操作簡單，在網絡信號不好的情況下，也可進行控制，做到有備無患。

通過中央機房的easyctrl 照明系統的統計，記錄所控制的每盞或每組燈具光源的使用時間，預計光源的使用壽命，并提前報告需要更換的即將到使用壽命期的光源。

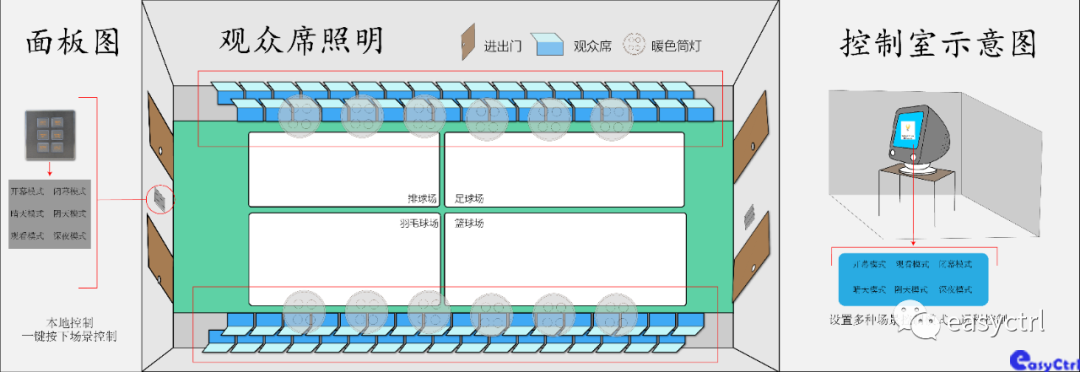

●觀眾席

活動大致可分為開幕、觀看、閉幕等模式，時間段分為白天、夜間等模式，根據不同的模式配合時間順序進行場景控制，如夜間大型活動，光照需求比較大，可以通過照明控制軟件設置定時亮度調節。

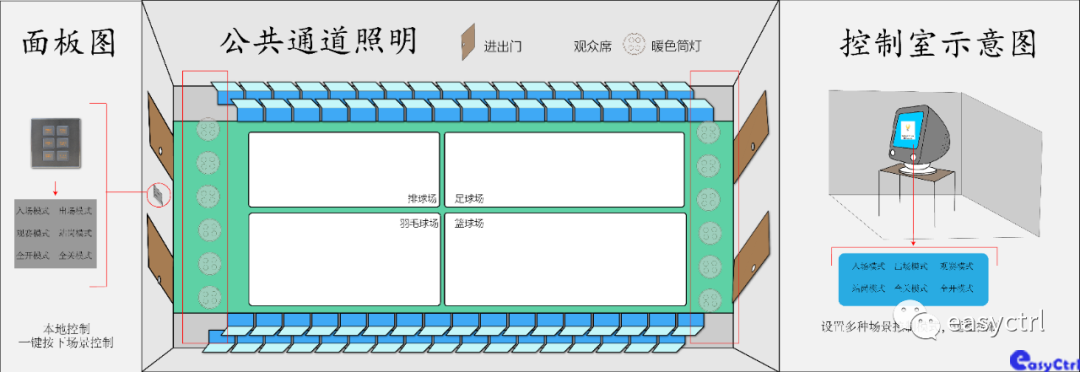

●公共通道

采用定時控制和人體感應控制等方式。在比賽期間全部開啟，在平時啟動人體感應控制方式，人來自動開燈，人離開后延時關閉，以節約能源。公共通道正式比賽時，全部打開，方便觀眾進出，比賽結束觀眾離開后關閉，此操作既可由現場就地控制，也可由中央監控計算機控制，還可設置時間控制（比如籃球比賽時）。同時可根據實際人的流量決定采用何種方式控制，整個控制點放在值班室或相應的功能房間，以防觀眾或非允許的工作人員隨意操作。

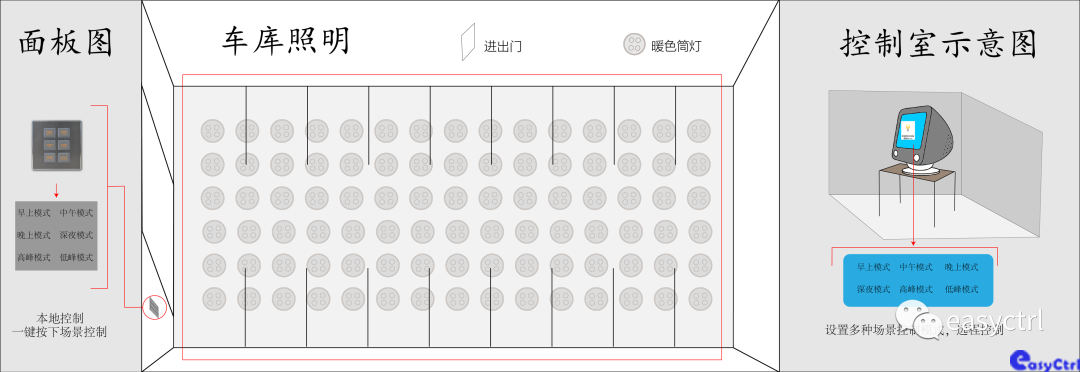

●停車場

車庫照明根據使用情況分為以下幾種狀態：正式比賽、訓練時期及其他時間。

夜間正式比賽活動時，車輛進出繁忙，車庫照明處于全開狀態；白天，采用光照度感應器檢測室外的照明亮度， easyctrl智能控制系統就可根據室外光線的強弱調整室內光線，從而避免了能源的浪費；不比賽時只開啟部分車道燈，當有車進入時就開始所需的照明燈；車停好后或人、車離開后燈延時關閉。當有車移動時可以通過主機顯示出來，方便保安和管理人員管理。

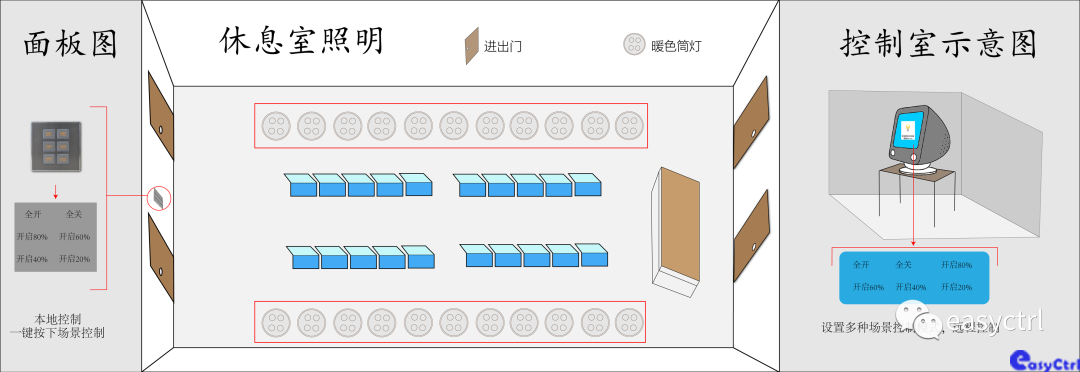

●休息室

采用人體感應控制，如有人進入時自動開燈，人離開后延時關閉。同時提供easyctrl智能照明監控服務器，可根據具體情況開閉相關照明。提供自動和手動切換控制，根據需要由自動感應控制切換為就地手動控制。

產品優勢04

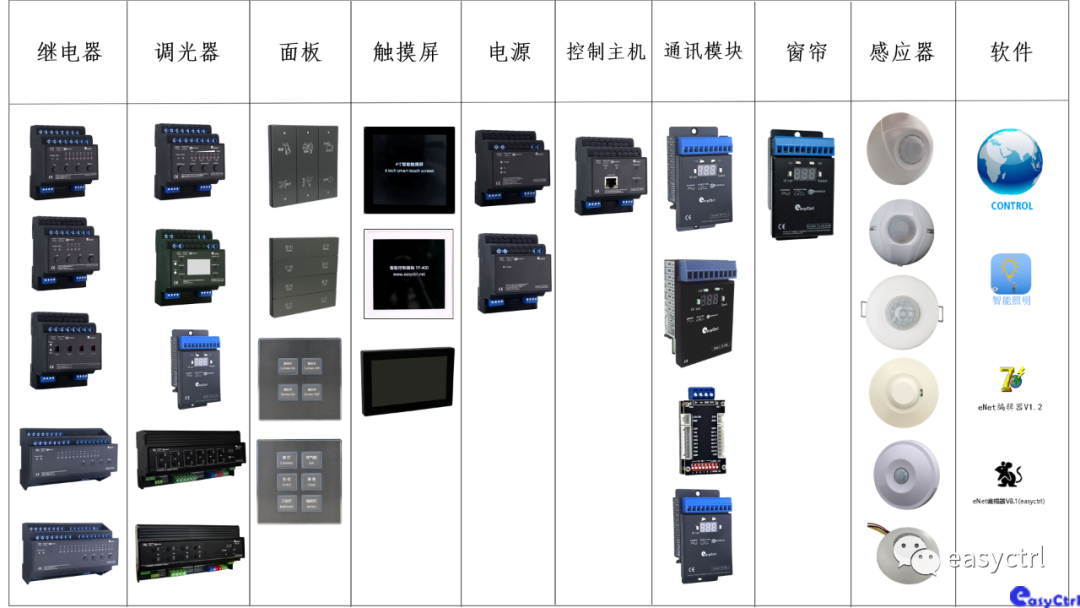

齊全的產品種類

產品優勢04

產品優勢04

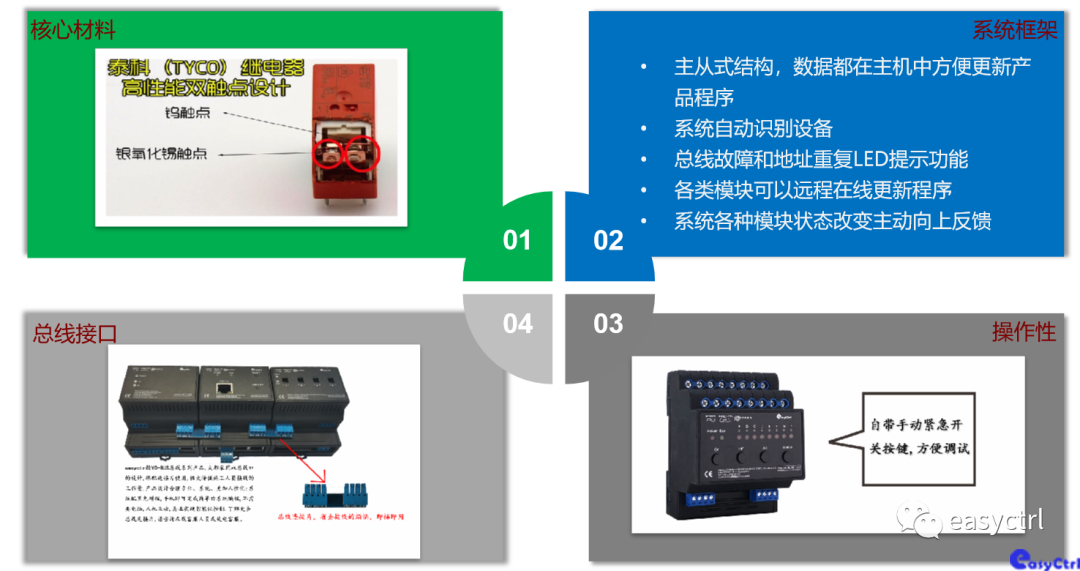

優質的產品硬件
